RIDUTTORI DI PRESSIONE DESBORDES CAPITOLO 2.1

2

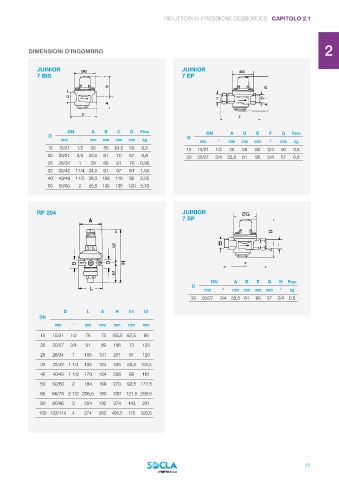

DIMENSIONI D’INGOMBRO

JUINIOR JUINIOR
7 BIS 7 EP
3

4

DN A B C G Peso DN A B E F G Peso
D D
mm " mm mm mm mm kg mm " mm mm mm " mm kg
15 15/21 1/2 30 56 64,5 50 0,5 15 15/21 1/2 30 56 92 3/4 50 0,5
20 20/27 3/4 33,5 61 70 57 0,6 20 20/27 3/4 33,5 61 95 3/4 57 0,8
25 26/34 1 30 68 81 70 0,95 5
32 33/42 11/4 34,5 91 97 81 1,55
40 40/49 11/2 36,5 106 110 92 2,05
50 50/60 2 45,5 106 135 120 3,70
6

RP 204 JUINIOR
7 SP

7

8

DN A B E G H Peso
D
mm " mm mm mm mm " kg
20 20/27 3/4 33,5 61 95 57 3/4 0,8
9
D L A H h1 h2
DN
mm " mm mm mm mm mm
15 15/21 1/2 76 73 155,5 67,5 88
10
20 20/27 3/4 91 89 196 73 123
25 26/34 1 105 101 201 81 120
32 33/42 1 1/4 138 124 235 82,5 152,5
40 40/49 1 1/2 170 154 256 95 161
11
50 50/60 2 184 169 270 92,5 177,5
65 66/76 2 1/2 206,5 180 330 121,5 208,5
80 80/90 3 204 192 374 143 231
100 102/114 4 274 262 495,5 175 320,5
12

13

45
