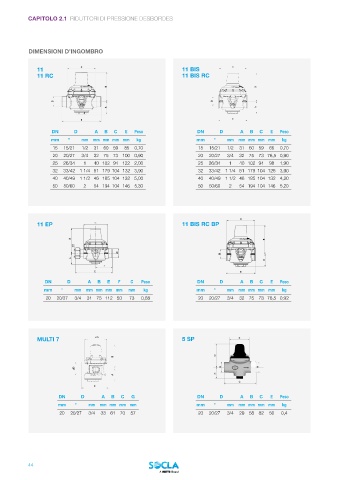

CAPITOLO 2.1 RIDUTTORI DI PRESSIONE DESBORDES

DIMENSIONI D’INGOMBRO

11 C 11 BIS C
11 RC 11 BIS RC

B B

D D
A A

E E
DN D A B C E Peso DN D A B C E Peso
mm " mm mm mm mm mm kg mm " mm mm mm mm mm kg
15 15/21 1/2 31 60 59 85 0,70 15 15/21 1/2 31 60 59 66 0,70
20 20/27 3/4 32 75 73 100 0,90 20 20/27 3/4 32 75 73 76,5 0,90
25 26/34 1 40 102 94 122 2,00 25 26/34 1 40 102 94 98 1,90
32 33/42 1 1/4 51 179 104 132 3,90 32 33/42 1 1/4 51 179 104 126 3,90
40 40/49 1 1/2 46 185 104 132 5,00 40 40/49 1 1/2 46 185 104 132 4,20
50 50/60 2 54 194 104 146 5,30 50 50/60 2 54 194 104 146 5,20

C
11 EP C 11 BIS RC BP

B B
øD
øD D
A
A
F
E E
DN D A B E F C Peso DN D A B C E Peso

mm " mm mm mm mm mm mm kg mm " mm mm mm mm mm kg
20 20/27 3/4 31 75 112 50 73 0,88 20 20/27 3/4 32 75 73 76,5 0,92

MULTI 7 ØG 5 SP

B
ØD
A
C
DN D A B C G DN D A B C E Peso
mm " mm mm mm mm mm mm " mm mm mm mm mm kg
20 20/27 3/4 33 61 70 57 20 20/27 3/4 29 58 82 50 0,4

44
