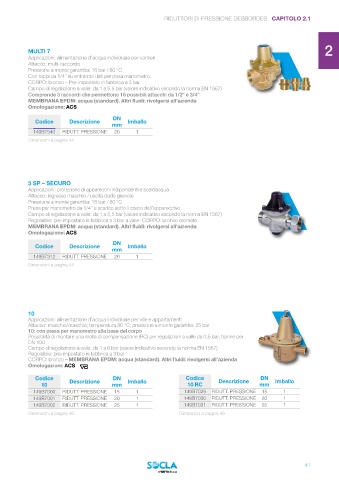

Page 43 - WATTS - CATALOGO SOCLA

1
RIDUTTORI DI PRESSIONE DESBORDES CAPITOLO 2.1

2
MULTI 7
Applicazioni: alimentazione d’acqua individuale per cantieri
Attacco: multi-raccordo
Pressione a monte garantita: 16 bar / 80 °C
Con tappi da 1/4" su entrambi i lati per posa manometro.
CORPO: bronzo – Pre-impostato in fabbrica a 3 bar
Campo di regolazione a valle: da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567) 3
Comprende 3 raccordi che permettono 16 possibili attacchi da 1/2" e 3/4"
MEMBRANA EPDM: acqua (standard). Altri fluidi: rivolgersi all’azienda
Omologazione: ACS
DN
Codice Descrizione Imballo
mm 4
149B7540 RIDUTT. PRESSIONE 20 1
Dimensioni a pagina 44

5

5 SP – SECURO
Applicazioni: protezione di apparecchi indipendenti e scaldacqua
Attacco: ingresso maschio / uscita dado girevole 6
Pressione a monte garantita: 16 bar / 80 °C
Presa per manometro da 1/4" e scarico sotto il corpo dell’apparecchio.
Campo di regolazione a valle: da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
Regolabile: pre-impostato in fabbrica a 3 bar a valle- CORPO: bronzo cromato
MEMBRANA EPDM: acqua (standard). Altri fluidi: rivolgersi all’azienda
Omologazione: ACS 7
DN
Codice Descrizione Imballo
mm
149B7312 RIDUTT. PRESSIONE 20 1
Dimensioni a pagina 44
8

9
10
Applicazioni: alimentazione d’acqua individuale per ville e appartamenti
Attacco: maschio/maschio; temperatura 80 °C; pressione a monte garantita: 25 bar
10: con presa per manometro alla base del corpo
Possibilità di montare una molla di compensazione (RC) per regolazioni a valle da 0,5 bar, tranne per
DN 100 10
Campo di regolazione a valle: da 1 a 6 bar (valore indicativo secondo la norma EN 1567)
Regolabile: pre-impostato in fabbrica a 3 bar
CORPO: bronzo – MEMBRANA EPDM: acqua (standard). Altri fluidi: rivolgersi all’azienda
Omologazioni: ACS

Codice Descrizione DN Imballo Codice Descrizione DN Imballo
10 mm 10 RC mm 11
149B7000 RIDUTT. PRESSIONE 15 1 149B7029 RIDUTT. PRESSIONE 15 1
149B7001 RIDUTT. PRESSIONE 20 1 149B7030 RIDUTT. PRESSIONE 20 1
149B7002 RIDUTT. PRESSIONE 25 1 149B7031 RIDUTT. PRESSIONE 25 1
Dimensioni a pagina 46 Dimensioni a pagina 46
12

13

41
