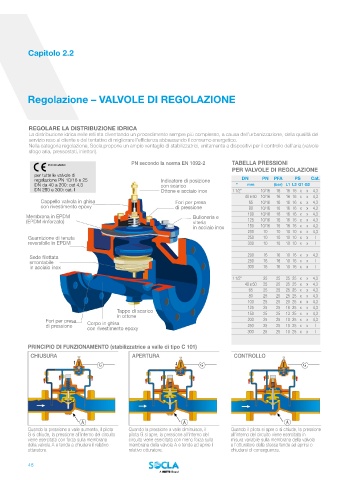

P. 50

Capitolo 2.2








           Regolazione – VALVOLE DI REGOLAZIONE





           REGOLARE LA DISTRIBUZIONE IDRICA
           La distribuzione idrica nelle reti sta diventando un procedimento sempre più complesso, a causa dell’urbanizzazione, della qualità del
           servizio reso al cliente e del tentativo di migliorare l’efficienza abbassando il consumo energetico.
           Nella categoria regolazione, Socla propone un ampio ventaglio di stabilizzatrici, unitamente a dispositivi per il controllo dell’aria (valvole
           sfogo aria, pressostati, iniettori).

                                               PN secondo la norma EN 1092-2      TABELLA PRESSIONI
                  PED 2014/68/UE
                                                                                  PER VALVOLE DI REGOLAZIONE
             per tutte le valvole di
             regolazione PN 10/16 e 25                   Indicatore di posizione      DN     PN  PFA    PS    Cat.
             DN da 40 a 200: cat 4.3                     con scarico                ”   mm       (bar) L1 L2 G1 G2
             DN 250 e 300: cat. I                        Ottone e acciaio inox     1 1/2”    10/16  16  16 16 x  x  4,3
                                                                                       40 e 50 10/16  16  16 16 x  x  4,3
               Cappello valvola in ghisa                       Fori per presa           65   10/16  16  16 16 x  x  4,3
               con rivestimento epoxy                          di pressione             80   10/16  16  16 16 x  x  4,3
          Membrana in EPDM                                           Bulloneria e       100  10/16  16  16 16 x  x  4,3
          (EPDM rinforzato)                                          viteria            125  10/16  16  16 16 x  x  4,3
                                                                     in acciaio inox    150  10/16  16  16 16 x  x  4,3
                                                                                        200  10   10  10 10 x  x  4,3
           Guarnizione di tenuta                                                        250  10   10  10 10 x  x  I
           reversibile in EPDM                                                          300  10   10  10 10 x  x  I

           Sede filettata                                                               200  16   16  10 16 x  x  4,3
           smontabile                                                                   250  16   16  10 16 x  x  I
           in acciaio inox                                                              300  16   16  10 16 x  x  I
                                                                                   1 1/2”    25   25  25 25 x  x  4,3
                                                                                       40 e 50  25  25  25 25 x  x  4,3
                                                                                        65   25   25  25 25 x  x  4,3
                                                                                        80   25   25  25 25 x  x  4,3
                                                                                        100  25   25  20 25 x  x  4,3
                                                                                        125  25   25  16 25 x  x  4,3
                                          Tappo di scarico
                                          in ottone                                     150  25   25  13 25 x  x  4,3
                 Fori per presa                                                         200  25   25  10 25 x  x  4,3
                 di pressione   Corpo in ghisa                                          250  25   25  10 25 x  x  I
                                con rivestimento epoxy
                                                                                        300  25   25  10 25 x  x  I
           PRINCIPIO DI FUNZIONAMENTO (stabilizzatrice a valle di tipo C 101)
            CHIUSURA                           APERTURA                            CONTROLLO
                                    G                                  G                                    G











                              A                                  A                                   A
           Quando la pressione a valle aumenta, il pilota   Quando la pressione a valle diminuisce, il   Quando il pilota si apre o si chiude, la pressione
           G si chiude, la pressione all’interno del circuito   pilota G si apre, la pressione all’interno del   all’interno del circuito viene esercitata in
           viene esercitata con forza sulla membrana   circuito viene esercitata con meno forza sulla   misura variabile sulla membrana della valvola
           della valvola A e tende a chiudere il relativo   membrana della valvola A e tende ad aprire il   e l’otturatore della stessa tende ad aprirsi o
           otturatore.                        relativo otturatore.                chiudersi di conseguenza.
