CAPITOLO 2.1 RIDUTTORI DI PRESSIONE DESBORDES

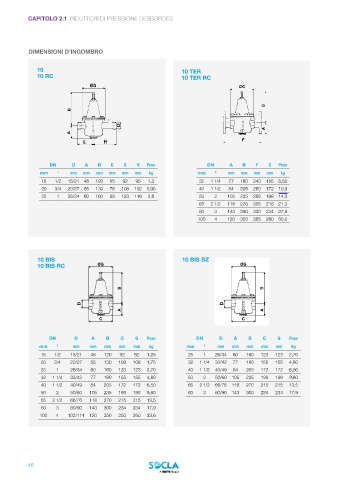

DIMENSIONI D’INGOMBRO
10 10 TER
10 RC 10 TER RC
DN D A B E G H Peso DN A B F G Peso
mm " mm mm mm mm mm mm kg mm " mm mm mm mm kg
15 1/2 15/21 48 120 65 92 95 1,3 32 1 1/4 77 180 240 155 8,50
20 3/4 20/27 55 130 78 108 102 1,90 40 1 1/2 84 205 260 172 10,9
25 1 26/34 60 160 88 123 116 2,6 50 2 105 235 288 198 14,3
65 2 1/2 118 270 305 215 21,3
80 3 143 300 330 234 27,9
100 4 120 350 385 260 50,0
10 BIS 10 BIS BZ
10 BIS RC
DN D A B C G Peso DN D A B C G Peso
mm " mm mm mm mm mm kg mm " mm mm mm mm mm kg
15 1/2 15/21 48 120 92 92 1,25 25 1 26/34 60 160 123 123 2,70
20 3/4 20/27 55 130 108 108 1,75 32 1 1/4 33/42 77 180 155 155 4,80
25 1 26/34 60 160 123 123 2,70 40 1 1/2 40/49 84 205 172 172 6,50
32 1 1/4 33/42 77 180 155 155 4,80 50 2 50/60 105 235 198 198 9,80
40 1 1/2 40/49 84 205 172 172 6,50 65 2 1/2 66/76 118 270 215 215 13,5
50 2 50/60 105 235 198 198 9,80 80 3 80/90 143 300 234 234 17,9
65 2 1/2 66/76 118 270 215 215 13,5
80 3 80/90 143 300 234 234 17,9
100 4 102/114 120 350 250 260 33,6
