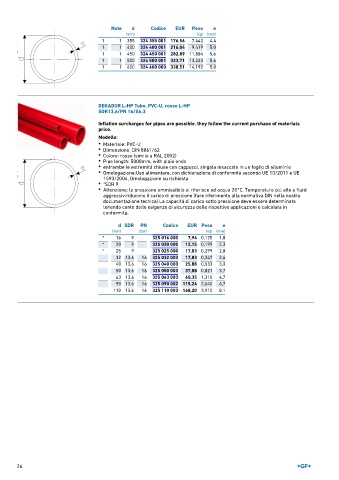

Page 26 - GEORGFISCHER - LISTINO 896

Note d Codice EUR Peso e
(mm) (kg) (mm)
1 1 355 324 355 001 176,56 7,442 4,4
1 1 400 324 400 001 216,04 9,419 5,0
1 1 450 324 450 001 282,89 11,884 5,6
1 1 500 324 500 001 323,71 13,223 5,6
1 1 600 324 600 000 338,51 14,192 5,0

DEKADUR L-HP Tubo, PVC-U, rosso L-HP
SDR13,6/PN 16/S6,3
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: rosso (simile a RAL 2002)
• Pipe length: 5000mm, with plain ends
• entrambe le estremità chiuse con cappucci, singola insaccata in un foglio di alluminio
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• *SDR 9
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.

d SDR PN Codice EUR Peso e
(mm) (bar) (kg) (mm)
* 16 9 325 016 000 7,94 0,125 1,8
* 20 9 325 020 000 12,15 0,199 2,3
* 25 9 325 025 000 17,83 0,299 2,8
32 13.6 16 325 032 003 17,83 0,347 2,4
40 13.6 16 325 040 003 25,88 0,533 3,0
50 13.6 16 325 050 003 37,88 0,821 3,7
63 13.6 16 325 063 003 60,35 1,310 4,7
90 13.6 16 325 090 002 115,24 2,640 6,7
110 13.6 16 325 110 003 168,20 3,910 8,1
