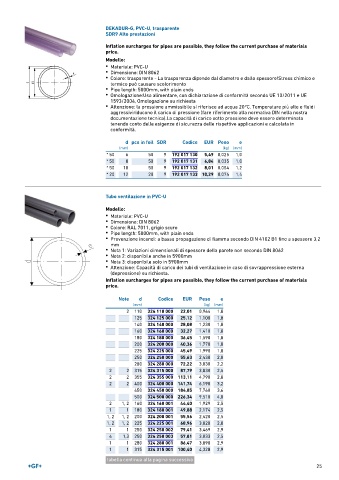

Page 25 - GEORGFISCHER - LISTINO 896

DEKADUR-G, PVC-U, trasparente
SDR9 Alte prestazioni

Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: trasparente - La trasparenza dipende dal diametro e dallo spessore!Stress chimico e
termico può causare scolorimento
• Pipe length: 5000mm, with plain ends
• Omologazione:Uso alimentare, con dichiarazione di conformità secondo UE 10/2011 e UE
1593/2004, Omologazione su richiesta
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
d pcs in foil SDR Codice EUR Peso e
(mm) (kg) (mm)
* 50 6 50 9 192 017 130 5,49 0,025 1,0
* 50 8 50 9 192 017 131 6,84 0,035 1,0
* 50 10 50 9 192 017 132 8,01 0,054 1,2
* 20 12 20 9 192 017 133 10,29 0,074 1,4

Tubo ventilazione in PVC-U

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8062
• Colore: RAL 7011, grigio scuro
• Pipe length: 5000mm, with plain ends
• Prevenzione incendi: a bassa propagazione di fiamma secondo DIN 4102 B1 fino a spessore 3,2
mm
• Nota 1: Variazioni dimensionali di spessore della parete non secondo DIN 8062
• Nota 2: disponibile anche in 5900mm
• Nota 3: disponibile solo in 5900mm
• Attenzione: Capacità di carico dei tubi di ventilazione in caso di sovrappressione esterna
(depressione) su richiesta.
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Note d Codice EUR Peso e
(mm) (kg) (mm)
2 110 324 110 000 22,01 0,964 1,8
125 324 125 000 25,12 1,100 1,8
140 324 140 000 28,08 1,230 1,8
160 324 160 000 32,27 1,410 1,8
180 324 180 000 36,45 1,590 1,8
200 324 200 000 40,36 1,770 1,8
225 324 225 000 45,49 1,990 1,8
250 324 250 000 55,63 2,430 2,0
280 324 280 000 72,22 3,030 2,2
2 2 315 324 315 000 87,79 3,830 2,5
2 2 355 324 355 000 113,11 4,790 2,8
2 2 400 324 400 000 141,74 6,190 3,2
450 324 450 000 184,85 7,760 3,6
500 324 500 000 226,34 9,510 4,0
2 1, 2 160 324 160 001 44,40 1,929 2,5
1 1 180 324 180 001 49,88 2,174 2,5
1, 2 1, 2 200 324 200 001 55,56 2,420 2,5
1, 2 1, 2 225 324 225 001 68,96 3,020 2,8
1 1 250 324 250 002 79,41 3,469 2,9
4 1,3 250 324 250 003 57,81 3,033 2,5
1 1 280 324 280 001 86,47 3,890 2,9
1 1 315 324 315 001 100,40 4,328 2,9
tabella continua alla pagina successiva
25
