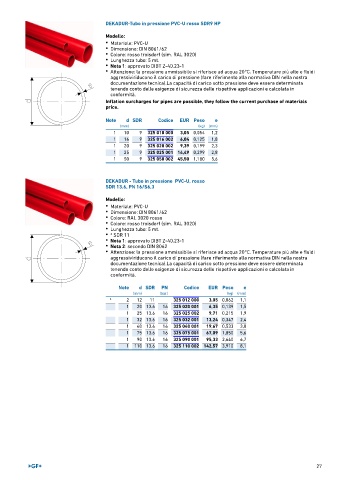

Page 27 - GEORGFISCHER - LISTINO 896

DEKADUR-Tubo in pressione PVC-U rosso SDR9 HP

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: rosso troisdorf (sim. RAL 3020)
• Lunghezza tubo: 5 mt.
• Nota 1: approvato DIBT Z-40.23-1
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Inflation surcharges for pipes are possible, they follow the current purchase of materials
price.

Note d SDR Codice EUR Peso e
(mm) (kg) (mm)
1 10 9 325 010 000 3,05 0,054 1,2
1 16 9 325 016 002 6,04 0,125 1,8
1 20 9 325 020 002 9,39 0,199 2,3
1 25 9 325 025 001 14,49 0,299 2,8
1 50 9 325 050 002 45,50 1,180 5,6

DEKADUR - Tubo in pressione PVC-U, rosso
SDR 13.6, PN 16/S6,3

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: RAL 3020 rosso
• Colore: rosso troisdorf (sim. RAL 3020)
• Lunghezza tubo: 5 mt.
• * SDR 11
• Nota 1: approvato DIBT Z-40.23-1
• Nota 2: secondo DIN 8062
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
Note d SDR PN Codice EUR Peso e
(mm) (bar) (kg) (mm)
* 2 12 11 325 012 000 3,05 0,062 1,1
1 20 13.6 16 325 020 001 6,35 0,139 1,5
1 25 13.6 16 325 025 002 9,71 0,215 1,9
1 32 13.6 16 325 032 001 13,24 0,347 2,4
1 40 13.6 16 325 040 001 19,67 0,533 3,0
1 75 13.6 16 325 075 001 67,09 1,850 5,6
1 90 13.6 16 325 090 001 95,33 2,640 6,7
1 110 13.6 16 325 110 002 142,57 3,910 8,1
