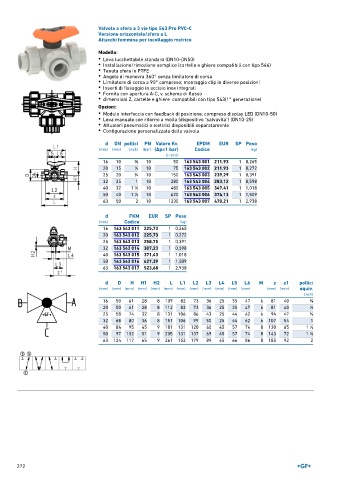

Page 272 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-C
Versione orizzontale/sfera a L
Attacchi femmina per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 163 543 001 211,93 1 0,265
20 15 1 ∕2 10 75 163 543 002 211,93 1 0,272
25 20 3 ∕4 10 150 163 543 003 239,29 1 0,391
32 25 1 10 280 163 543 004 283,12 1 0,598
40 32 1 ∕4 10 480 163 543 005 347,41 1 1,018
1
50 40 1 ∕2 10 620 163 543 006 374,13 1 1,509
1
63 50 2 10 1230 163 543 007 470,21 1 2,938
d FKM EUR SP Peso
(mm) Codice (kg)
16 163 543 011 225,73 1 0,265
20 163 543 012 225,73 1 0,272
25 163 543 013 258,75 1 0,391
32 163 543 014 307,23 1 0,598
40 163 543 015 371,43 1 1,018
50 163 543 016 427,39 1 1,509
63 163 543 017 523,68 1 2,938

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 109 82 73 36 25 35 47 6 81 40 3 ∕8
20 50 61 28 8 112 82 73 36 25 35 47 6 81 40 1 ∕2
25 58 74 32 8 131 106 86 43 25 44 62 6 94 47 3 ∕4
32 68 80 36 8 151 106 99 50 25 44 62 6 107 54 1
40 84 95 45 9 181 131 120 60 45 57 74 8 130 65 1 ∕4
1
1
50 97 102 51 9 205 131 137 69 45 57 74 8 143 72 1 ∕2
63 124 117 65 9 261 152 179 89 45 66 86 8 185 92 2
