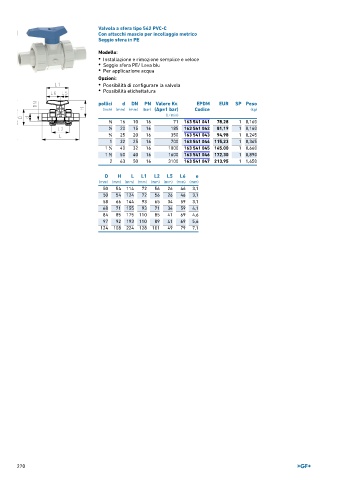

Page 270 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-C
Con attacchi mascio per incollaggio metrico
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 541 041 78,28 1 0,160
1 20 15 16 185 163 541 042 81,19 1 0,160
∕2
3 ∕4 25 20 16 350 163 541 043 94,98 1 0,245
1 32 25 16 700 163 541 044 115,23 1 0,365
1
1 ∕4 40 32 16 1000 163 541 045 145,00 1 0,660
1 50 40 16 1600 163 541 046 172,30 1 0,890
1 ∕2
2 63 50 16 3100 163 541 047 213,95 1 1,650
D H L L1 L2 L5 L6 e
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 114 72 56 26 46 3,1
50 54 124 72 56 26 46 3,1
58 66 144 93 65 34 59 3,1
68 71 155 93 71 34 59 4,1
84 85 175 110 85 41 69 4,6
97 92 193 110 89 41 69 5,6
124 108 224 128 101 49 79 7,1

270
