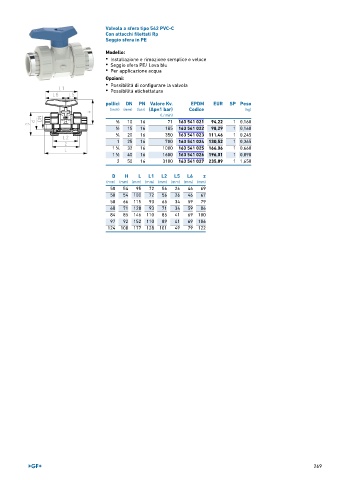

Page 269 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-C
Con attacchi filettati Rp
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 10 16 71 163 541 021 94,22 1 0,160
1 15 16 185 163 541 022 98,29 1 0,160
∕2
3 ∕4 20 16 350 163 541 023 111,46 1 0,245
1 25 16 700 163 541 024 130,52 1 0,365
1
1 ∕4 32 16 1000 163 541 025 166,06 1 0,660
1 40 16 1600 163 541 026 196,01 1 0,890
1 ∕2
2 50 16 3100 163 541 027 235,89 1 1,650
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 95 72 56 26 46 69
50 54 100 72 56 26 46 67
58 66 115 93 65 34 59 79
68 71 128 93 71 34 59 86
84 85 146 110 85 41 69 100
97 92 152 110 89 41 69 106
124 108 177 128 101 49 79 122

269
