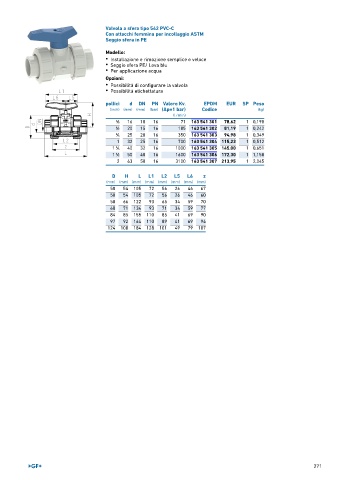

Page 271 - GEORGFISCHER - LISTINO 896

Valvola a sfera tipo 542 PVC-C
Con attacchi femmina per incollaggio ASTM
Seggio sfera in PE

Modello:
• Installazione e rimozione semplice e veloce
• Seggio sfera PE/ Leva blu
• Per applicazione acqua

Opzioni:
• Possibilità di configurare la valvola
• Possibilità etichettatura

pollici d DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 ∕8 16 10 16 71 163 541 301 78,62 1 0,190
1 20 15 16 185 163 541 302 81,19 1 0,242
∕2
3 ∕4 25 20 16 350 163 541 303 94,98 1 0,349
1 32 25 16 700 163 541 304 115,23 1 0,512
1
1 ∕4 40 32 16 1000 163 541 305 145,00 1 0,651
1 50 40 16 1600 163 541 306 172,30 1 1,158
1 ∕2
2 63 50 16 3100 163 541 307 213,95 1 2,045
D H L L1 L2 L5 L6 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 54 105 72 56 26 46 67
50 54 105 72 56 26 46 60
58 66 122 93 65 34 59 70
68 71 134 93 71 34 59 77
84 85 155 110 85 41 69 90
97 92 164 110 89 41 69 94
124 108 184 128 101 49 79 107

271
