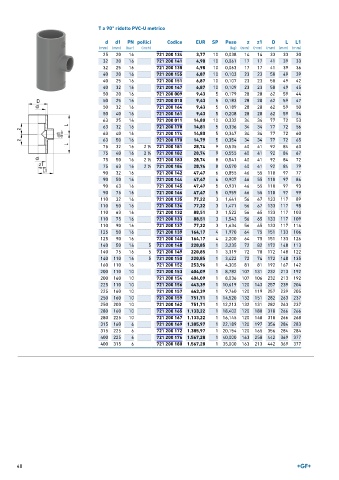

Page 40 - GEORGFISCHER - LISTINO 896

T a 90° ridotto PVC-U metrico
d d1 PN pollici Codice EUR SP Peso z z1 D L L1
(mm) (mm) (bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
25 20 16 721 200 134 3,77 10 0,038 14 14 33 33 30
32 20 16 721 200 141 4,98 10 0,061 17 17 41 39 33
32 25 16 721 200 138 4,98 10 0,063 17 17 41 39 36
40 20 16 721 200 155 6,87 10 0,103 23 23 50 49 39
40 25 16 721 200 151 6,87 10 0,107 23 23 50 49 42
40 32 16 721 200 147 6,87 10 0,109 23 23 50 49 45
50 20 16 721 200 009 9,43 5 0,179 28 28 62 59 44
50 25 16 721 200 010 9,43 5 0,183 28 28 62 59 47
50 32 16 721 200 164 9,43 5 0,189 28 28 62 59 50
50 40 16 721 200 161 9,43 5 0,208 28 28 62 59 54
63 25 16 721 200 011 14,80 10 0,332 34 34 77 72 53
63 32 16 721 200 178 14,81 5 0,336 34 34 77 72 56
63 40 16 721 200 174 14,80 5 0,347 34 34 77 72 60
63 50 16 721 200 170 14,79 5 0,354 34 34 77 72 65
75 32 16 2 ∕2 721 200 181 28,74 9 0,535 40 41 92 84 63
1
75 40 16 2 ∕2 721 200 182 28,74 9 0,555 40 41 92 84 67
1
75 50 16 2 ∕2 721 200 183 28,74 8 0,541 40 41 92 84 72
1
75 63 16 2 ∕2 721 200 184 28,74 8 0,570 40 41 92 84 79
1
90 32 16 721 200 142 47,47 6 0,855 46 55 110 97 77
90 50 16 721 200 144 47,47 6 0,907 46 55 110 97 86
90 63 16 721 200 145 47,47 5 0,931 46 55 110 97 93
90 75 16 721 200 146 47,47 5 0,959 46 55 110 97 99
110 32 16 721 200 135 77,22 3 1,441 56 67 133 117 89
110 50 16 721 200 136 77,22 3 1,471 56 67 133 117 98
110 63 16 721 200 132 88,51 3 1,522 56 65 133 117 103
110 75 16 721 200 133 88,51 3 1,543 56 65 133 117 109
110 90 16 721 200 137 77,22 3 1,634 56 65 133 117 116
125 50 16 721 200 139 164,17 4 1,970 64 75 151 133 106
125 90 16 721 200 140 164,17 4 2,200 64 75 151 133 126
140 50 16 5 721 200 148 220,85 1 3,235 72 82 172 148 113
140 75 16 5 721 200 149 220,85 1 3,319 72 78 172 148 122
140 110 16 5 721 200 150 220,85 1 3,422 72 74 172 148 135
160 110 16 721 200 152 253,96 1 4,305 81 81 192 167 142
200 110 10 721 200 153 404,09 1 8,782 107 131 232 213 192
200 160 10 721 200 154 404,09 1 8,036 107 106 232 213 192
225 110 10 721 200 156 443,39 1 10,619 120 143 257 239 204
225 160 10 721 200 157 443,39 1 9,760 120 119 257 239 205
250 160 10 721 200 159 751,71 1 14,520 132 151 282 263 237
250 200 10 721 200 162 751,71 1 12,213 132 131 282 263 237
280 160 10 721 200 165 1.133,22 1 18,402 120 180 318 266 266
280 225 10 721 200 167 1.133,22 1 16,145 120 148 318 266 268
315 160 6 721 200 169 1.385,97 1 22,189 120 197 356 284 283
315 225 6 721 200 172 1.385,97 1 20,154 120 165 356 284 284
400 225 6 721 200 176 1.567,28 1 40,000 163 258 442 369 377
400 315 6 721 200 180 1.567,28 1 35,000 163 213 442 369 377

40
