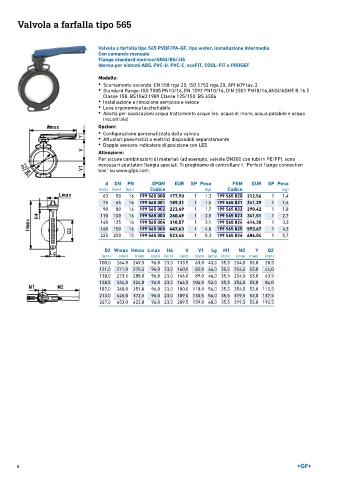

Valvola a farfalla tipo 565

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con comando manuale
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Leva ergonomica lucchettabile
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Attuatori pneumatici o elettrici disponibili separatamente
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
63 50 16 199 565 000 177,90 1 1,3 199 565 020 212,56 1 1,4
75 65 16 199 565 001 189,31 1 1,5 199 565 021 241,29 1 1,6
90 80 16 199 565 002 223,49 1 1,7 199 565 022 290,42 1 1,8
110 100 16 199 565 003 260,49 1 2,5 199 565 023 341,51 1 2,7
140 125 16 199 565 004 310,57 1 3,1 199 565 024 414,30 1 3,3
160 150 16 199 565 005 447,63 1 4,0 199 565 025 593,67 1 4,3
225 200 10 199 565 006 523,45 1 5,3 199 565 026 686,04 1 5,7

D2 Wmax Hmax Lmax H4 V V1 Lg M1 M2 Y Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100,0 264,0 249,5 96,0 23,0 133,5 63,0 43,0 35,5 204,5 53,0 28,5
121,0 271,0 275,5 96,0 23,0 140,0 82,0 46,0 35,5 204,5 53,0 44,0
138,0 273,5 288,0 96,0 23,0 146,0 89,0 46,0 35,5 204,5 53,0 63,5
158,5 334,0 324,0 96,0 23,0 166,5 104,0 52,0 35,5 254,5 53,0 84,0
187,0 348,0 351,0 96,0 23,0 180,0 118,0 56,0 35,5 254,5 53,0 110,5
213,0 426,0 372,5 96,0 23,0 189,0 130,5 56,0 35,5 319,5 53,0 137,5
267,0 453,0 422,0 96,0 23,0 209,5 159,0 60,0 35,5 319,5 53,0 190,5
