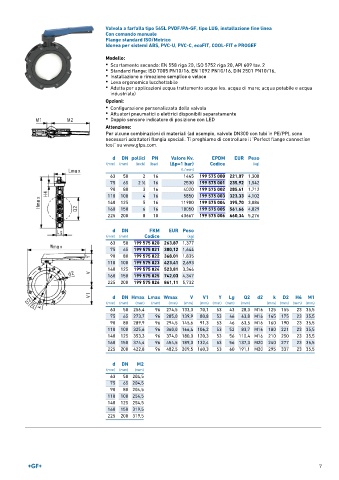

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con comando manuale
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Leva ergonomica lucchettabile
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Attuatori pneumatici o elettrici disponibili separatamente
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 199 575 000 221,07 1,308
75 65 2 ∕2 16 2530 199 575 001 235,92 1,542
1
90 80 3 16 4020 199 575 002 285,41 1,712
110 100 4 16 5850 199 575 003 323,33 4,102
140 125 5 16 11900 199 575 004 395,70 3,086
160 150 6 16 18050 199 575 005 561,66 4,029
225 200 8 10 43667 199 575 006 660,34 5,276

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 020 263,87 1,377
75 65 199 575 021 300,12 1,644
90 80 199 575 022 368,01 1,835
110 100 199 575 023 423,41 2,693
140 125 199 575 024 523,81 3,346
160 150 199 575 025 742,03 4,347
225 200 199 575 026 861,11 5,732

d DN Hmax Lmax Wmax V V1 Y Lg Q2 d2 k D2 H4 M1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 256,4 96 274,5 133,3 70,1 53 43 28,3 M16 125 155 23 35,5
75 65 273,7 96 285,0 139,9 80,8 53 46 43,8 M16 145 175 23 35,5
90 80 289,9 96 294,5 145,6 91,3 53 46 63,5 M16 160 190 23 35,5
110 100 325,6 96 360,0 166,4 106,2 53 52 83,7 M16 180 221 23 35,5
140 125 353,3 96 374,0 180,0 120,3 53 56 110,4 M16 210 250 23 35,5
160 150 374,4 96 454,5 189,0 132,4 53 56 137,3 M20 240 277 23 35,5
225 200 422,8 96 482,5 209,5 160,3 53 60 191,1 M20 295 337 23 35,5

d DN M2
(mm) (mm) (mm)
63 50 204,5
75 65 204,5
90 80 204,5
110 100 254,5
140 125 254,5
160 150 319,5
225 200 319,5
