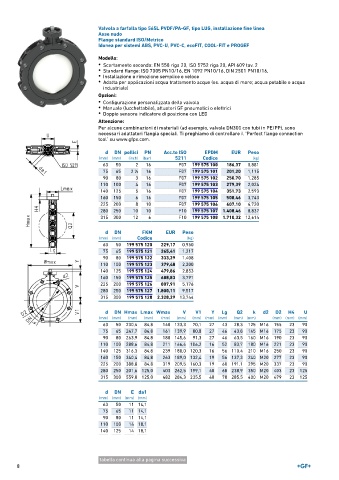

Page 8 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Asse nudo
Flange standard ISO/Metrico
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale (lucchettabile), attuatori GF pneumatici o elettrici
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Acc.to ISO EPDM EUR Peso
(mm) (mm) (inch) (bar) 5211 Codice (kg)
63 50 2 16 F07 199 575 100 186,37 0,881
75 65 2 ∕2 16 F07 199 575 101 201,20 1,115
1
90 80 3 16 F07 199 575 102 250,70 1,285
110 100 4 16 F07 199 575 103 279,39 2,024
140 125 5 16 F07 199 575 104 351,73 2,593
160 150 6 16 F07 199 575 105 508,46 3,743
225 200 8 10 F07 199 575 106 607,10 4,720
280 250 10 10 F10 199 575 107 1.408,46 8,837
315 300 12 6 F10 199 575 108 1.710,32 12,614

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 575 120 229,17 0,950
75 65 199 575 121 265,41 1,217
90 80 199 575 122 333,29 1,408
110 100 199 575 123 379,48 2,200
140 125 199 575 124 479,86 2,853
160 150 199 575 125 688,83 3,791
225 200 199 575 126 807,91 5,176
280 250 199 575 127 1.800,11 9,517
315 300 199 575 128 2.328,29 13,744

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4 U
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 230,4 84,8 140 133,3 70,1 27 43 28,3 125 M16 155 23 90
75 65 247,7 84,8 161 139,9 80,8 27 46 43,8 145 M16 175 23 90
90 80 263,9 84,8 180 145,6 91,3 27 46 63,5 160 M16 190 23 90
110 100 288,6 84,8 211 166,4 106,2 16 52 83,7 180 M16 221 23 90
140 125 316,3 84,8 239 180,0 120,3 16 56 110,4 210 M16 250 23 90
160 150 340,4 84,8 263 189,0 132,4 19 56 137,3 240 M20 277 23 90
225 200 388,8 84,8 319 209,5 160,3 19 60 191,1 295 M20 337 23 90
280 250 201,6 125,0 403 262,5 199,1 40 68 238,9 350 M20 403 23 125
315 300 559,8 125,0 482 284,3 235,5 40 78 285,5 400 M20 479 23 125

d DN E da1
(mm) (mm) (mm) (mm)
63 50 11 14,1
75 65 11 14,1
90 80 11 14,1
110 100 14 18,1
140 125 14 18,1

tabella continua alla pagina successiva
8
