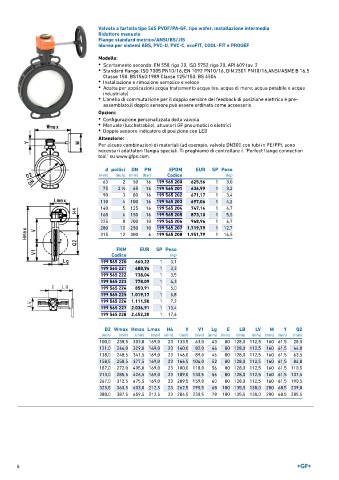

Page 6 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Riduttore manuale
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
• Installazione e rimozione semplice e veloce
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
• L'anello di commutazione per il doppio sensore del feedback di posizione elettrico è pre-
assemblato,il doppio sensore può essere ordinato come accessorio
Opzioni:
• Configurazione personalizzata della valvola
• Manuale (lucchettabile), attuatori GF pneumatici o elettrici
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN EPDM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
63 2 50 16 199 565 200 625,56 1 3,0
75 2 ∕2 65 16 199 565 201 636,99 1 3,2
1
90 3 80 16 199 565 202 671,17 1 3,4
110 4 100 16 199 565 203 697,06 1 4,2
140 5 125 16 199 565 204 747,14 1 4,7
160 6 150 16 199 565 205 873,10 1 5,5
225 8 200 10 199 565 206 948,96 1 6,7
280 10 250 10 199 565 207 1.719,79 1 12,7
315 12 300 6 199 565 208 1.951,79 1 16,5

FKM EUR SP Peso
Codice (kg)
199 565 220 660,22 1 3,1
199 565 221 688,96 1 3,3
199 565 222 738,04 1 3,5
199 565 223 778,09 1 4,3
199 565 224 850,91 1 5,0
199 565 225 1.019,17 1 5,8
199 565 226 1.111,50 1 7,2
199 565 227 2.036,91 1 13,4
199 565 228 2.452,20 1 17,6

D2 Wmax Hmax Lmax H4 V V1 Lg E LB LV M Y Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
100,0 238,5 303,0 169,0 23 133,5 63,0 43 80 128,0 112,5 160 61,5 28,5
121,0 246,0 329,0 169,0 23 140,0 82,0 46 80 128,0 112,5 160 61,5 44,0
138,0 248,5 341,5 169,0 23 146,0 89,0 46 80 128,0 112,5 160 61,5 63,5
158,5 258,5 377,5 169,0 23 166,5 104,0 52 80 128,0 112,5 160 61,5 84,0
187,0 272,0 405,0 169,0 23 180,0 118,0 56 80 128,0 112,5 160 61,5 110,5
213,0 285,5 426,5 169,0 23 189,0 130,5 56 80 128,0 112,5 160 61,5 137,5
267,0 312,5 475,5 169,0 23 209,5 159,0 60 80 128,0 112,5 160 61,5 190,5
325,5 360,5 603,0 212,5 23 262,5 195,5 68 100 135,5 130,0 200 68,5 239,0
380,0 387,5 659,5 212,5 23 284,5 230,5 78 100 135,5 130,0 200 68,5 285,5
