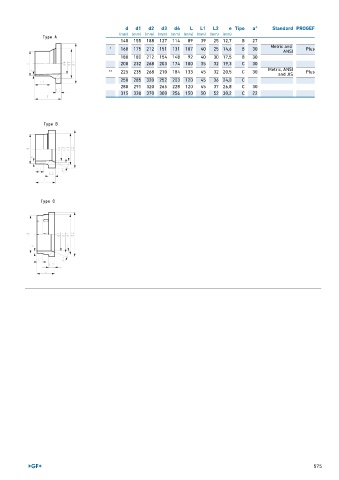

Page 575 - GEORGFISCHER - LISTINO 896

d d1 d2 d3 d4 L L1 L2 e Tipo a° Standard PROGEF
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
140 155 188 127 114 89 39 25 12,7 B 27
Metric and
* 160 175 212 151 131 107 40 25 14,6 B 30 Plus
ANSI
180 180 212 154 148 92 40 30 17,5 B 30
200 232 268 203 174 100 35 32 19,3 C 30
Metric, ANSI
** 225 235 268 210 184 133 45 32 20,5 C 30 and JIS Plus
250 285 320 252 203 120 45 36 24,0 C
280 291 320 265 228 120 45 37 26,8 C 30
315 338 370 300 256 150 50 52 30,2 C 22

575
