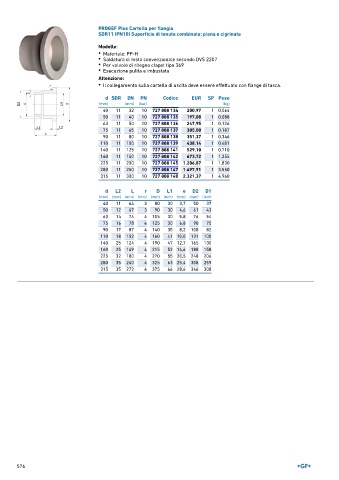

Page 576 - GEORGFISCHER - LISTINO 896

PROGEF Plus Cartella per flangia
SDR11 (PN10) Superficie di tenuta combinata: piana e zigrinata

Modello:
• Materiale: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Per valvole di ritegno clapet tipo 369
• Esecuzione pulita e imbustata

Attenzione:
• Il collegamento sulla cartella di uscita deve essere effettuato con flange di tasca.

d SDR DN PN Codice EUR SP Peso
(mm) (mm) (bar) (kg)
40 11 32 10 727 808 134 200,97 1 0,064
50 11 40 10 727 808 135 197,08 1 0,088
63 11 50 10 727 808 136 247,95 1 0,126
75 11 65 10 727 808 137 305,00 1 0,187
90 11 80 10 727 808 138 351,37 1 0,346
110 11 100 10 727 808 139 438,14 1 0,481
140 11 125 10 727 808 141 529,10 1 0,710
160 11 150 10 727 808 142 673,72 1 1,255
225 11 200 10 727 808 145 1.206,87 1 1,830
280 11 250 10 727 808 147 1.497,91 1 3,550
315 11 300 10 727 808 148 2.321,37 1 4,960

d L2 L r D L1 e D2 D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
40 11 64 3 80 30 3,7 50 37
50 12 67 3 90 30 4,6 61 43
63 14 74 4 105 30 5,8 76 54
75 16 78 4 125 30 6,8 90 70
90 17 87 4 140 35 8,2 108 82
110 18 102 4 160 41 10,0 131 105
140 25 124 4 190 47 12,7 165 130
160 25 149 4 215 52 14,6 188 158
225 32 180 4 270 55 20,5 248 206
280 35 240 4 325 63 25,4 308 259
315 35 272 4 375 66 28,6 346 308
