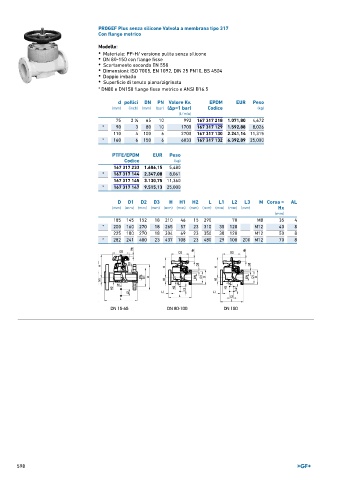

PROGEF Plus senza silicone Valvola a membrana tipo 317
Con flange metrico

Modello:
• Materiale: PP-H/ versione pulita senza silicone
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504
• Doppio imballo
• Superficie di tenuta piana/zigrinata

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 10 992 167 317 218 1.071,80 4,672
1
* 90 3 80 10 1700 167 317 129 1.592,88 8,026
110 4 100 6 2700 167 317 130 2.241,14 11,315
* 160 6 150 6 6033 167 317 132 6.392,89 25,000

PTFE/EPDM EUR Peso
Codice (kg)
167 317 233 1.686,15 5,480
* 167 317 144 2.347,08 8,061
167 317 145 3.130,75 11,360
* 167 317 147 9.515,13 25,000

D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
185 145 152 18 210 46 15 290 70 M8 35 4
* 200 160 270 18 265 57 23 310 35 120 M12 40 8
225 180 270 18 304 69 23 350 38 120 M12 50 8
* 282 241 400 23 437 108 23 480 29 100 200 M12 70 8
