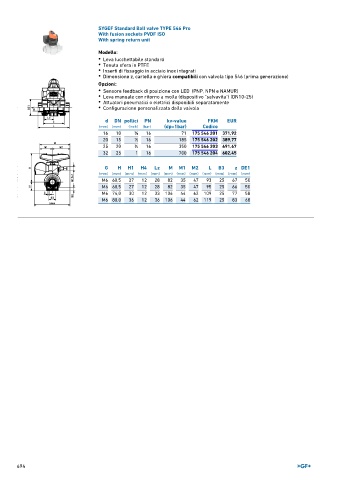

Page 694 - GEORGFISCHER - LISTINO 896
P. 694
SYGEF Standard Ball valve TYPE 546 Pro
With fusion sockets PVDF ISO
With spring return unit
Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)
Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola
d DN pollici PN kv-value FKM EUR
(mm) (mm) (inch) (bar) (dp=1bar) Codice
16 10 3 ∕8 16 71 175 546 201 371,92
20 15 1 ∕2 16 185 175 546 202 389,77
25 20 3 ∕4 16 350 175 546 203 491,67
32 25 1 16 700 175 546 204 602,45
G H H1 H4 Lz M M1 M2 L B3 z DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
M6 60,5 27 12 28 82 35 47 93 25 67 50
M6 60,5 27 12 28 82 35 47 95 25 66 50
M6 74,0 30 12 33 106 44 62 109 25 77 58
M6 80,0 36 12 36 106 44 62 119 25 83 68
