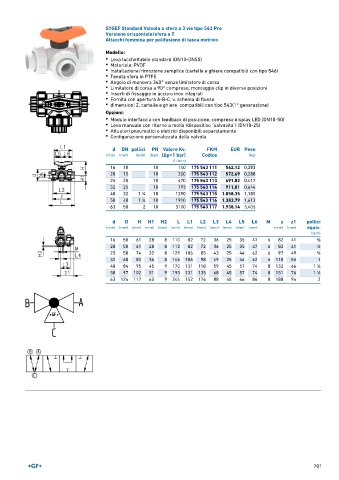

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a T
Attacchi femmina per polifusione di tasca metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Materiale: PVDF
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 140 175 543 111 542,12 0,283
20 15 10 200 175 543 112 572,69 0,288
25 20 10 470 175 543 113 691,82 0,417
32 25 10 793 175 543 114 911,81 0,644
40 32 1 ∕4 10 1290 175 543 115 1.058,35 1,185
1
50 40 1 ∕2 10 1910 175 543 116 1.383,79 1,613
1
63 50 2 10 3100 175 543 117 1.938,14 3,405
d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 110 82 72 36 25 35 47 6 82 41 3 ∕8
20 50 61 28 8 112 82 72 36 25 35 47 6 82 41 1 ∕2
25 58 74 32 8 129 106 85 43 25 44 62 6 97 49 3 ∕4
32 68 80 36 8 146 106 98 49 25 44 62 6 110 55 1
40 84 95 45 9 170 131 118 59 45 57 74 8 132 66 1 ∕4
1
50 97 102 51 9 193 131 135 68 45 57 74 8 151 76 1 ∕2
1
63 124 117 65 9 244 152 176 88 45 66 86 8 188 94 2
