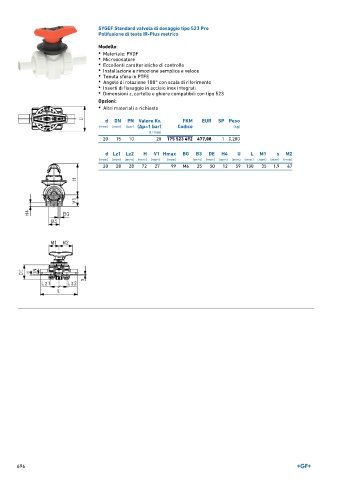

Page 696 - GEORGFISCHER - LISTINO 896
P. 696
SYGEF Standard valvola di dosaggio tipo 523 Pro
Polifusione di testa IR-Plus metrico
Modello:
• Materiale: PVDF
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523
Opzioni:
• Altri materiali a richiesta
d DN PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 20 175 523 492 477,08 1 0,200
d Lz1 Lz2 H V1 Hmax BG B3 DE H4 U L M1 s M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 28 28 72 27 99 M6 25 50 12 59 130 35 1,9 47
696
