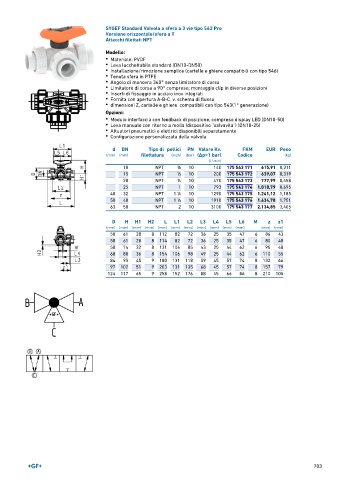

Page 703 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a T
Attacchi filettati NPT

Modello:
• Materiale: PVDF
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-B-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN Tipo di pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
10 NPT 3 ∕8 10 140 175 543 171 615,91 0,311
15 NPT 1 ∕2 10 200 175 543 172 639,07 0,319
20 NPT 3 ∕4 10 470 175 543 173 777,99 0,458
25 NPT 1 10 793 175 543 174 1.018,79 0,695
40 32 NPT 1 ∕4 10 1290 175 543 175 1.241,12 1,185
1
50 40 NPT 1 ∕2 10 1910 175 543 176 1.634,78 1,751
1
63 50 NPT 2 10 3100 175 543 177 2.134,85 3,405
D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 61 28 8 112 82 72 36 25 35 47 6 86 43
50 61 28 8 114 82 72 36 25 35 47 6 80 40
58 74 32 8 131 106 85 43 25 44 62 6 95 48
68 80 36 8 154 106 98 49 25 44 62 6 110 55
84 95 45 9 180 131 118 59 45 57 74 8 132 66
97 102 51 9 203 131 135 68 45 57 74 8 157 79
124 117 65 9 258 152 176 88 45 66 86 8 210 105
