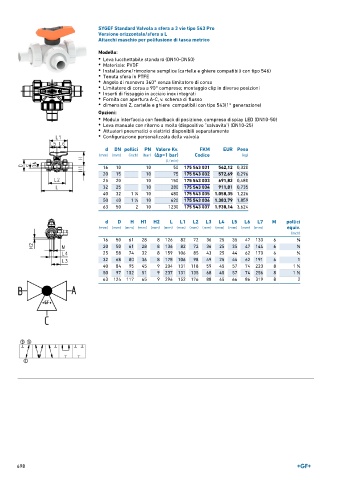

SYGEF Standard Valvola a sfera a 3 vie tipo 543 Pro
Versione orizzontale/sfera a L
Attacchi maschio per polifusione di tasca metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Materiale: PVDF
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PTFE
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. FKM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 50 175 543 031 542,12 0,320
20 15 10 75 175 543 032 572,69 0,296
25 20 10 150 175 543 033 691,82 0,480
32 25 10 280 175 543 034 911,81 0,735
40 32 1 ∕4 10 480 175 543 035 1.058,35 1,226
1
50 40 1 ∕2 10 620 175 543 036 1.383,79 1,859
1
63 50 2 10 1230 175 543 037 1.938,14 3,624
d D H H1 H2 L L1 L2 L3 L4 L5 L6 L7 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 126 82 72 36 25 35 47 133 6 3 ∕8
20 50 61 28 8 136 82 72 36 25 35 47 144 6 1 ∕2
25 58 74 32 8 159 106 85 43 25 44 62 170 6 3 ∕4
32 68 80 36 8 178 106 98 49 25 44 62 191 6 1
40 84 95 45 9 204 131 118 59 45 57 74 223 8 1 ∕4
1
50 97 102 51 9 237 131 135 68 45 57 74 256 8 1 ∕2
1
63 124 117 65 9 296 152 176 88 45 66 86 319 8 2
