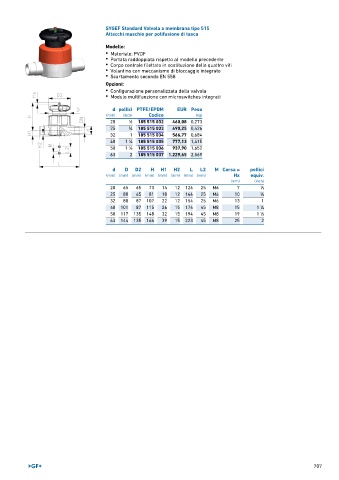

Page 707 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a membrana tipo 515
Attacchi maschio per polifusione di tasca

Modello:
• Materiale: PVDF
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d pollici PTFE/EPDM EUR Peso
(mm) (inch) Codice (kg)
20 1 ∕2 185 515 032 460,08 0,273
25 3 ∕4 185 515 033 490,25 0,426
32 1 185 515 034 566,77 0,684
40 1 ∕4 185 515 035 777,13 1,415
1
50 1 ∕2 185 515 036 937,90 1,652
1
63 2 185 515 037 1.229,65 2,569
d D D2 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 7 1 ∕2
25 80 65 81 18 12 144 25 M6 10 3 ∕4
32 88 87 107 22 12 154 25 M6 13 1
40 101 87 115 26 15 174 45 M8 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 19 1 ∕2
1
63 144 135 166 39 15 223 45 M8 25 2

707
