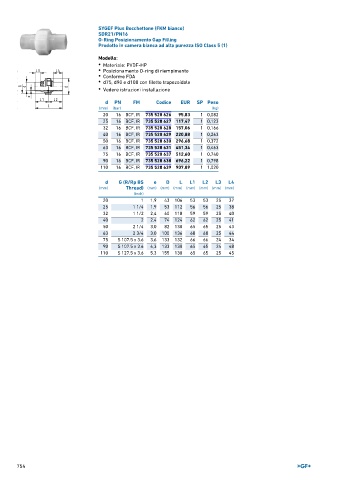

Page 754 - GEORGFISCHER - LISTINO 896

SYGEF Plus Bocchettone (FKM bianco)
SDR21/PN16
O-Ring Posizionamento Gap Filling
Prodotto in camera bianca ad alta purezza ISO Class 5 (1)

Modello:
• Materiale: PVDF-HP
• Posizionamento O-ring di riempimento
• Conforme FDA
• d75, d90 e d100 con filetto trapezoidale

• Vedere istruzioni installazione

d PN FM Codice EUR SP Peso
(mm) (bar) (kg)
20 16 BCF, IR 735 528 626 95,83 1 0,082
25 16 BCF, IR 735 528 627 117,47 1 0,123
32 16 BCF, IR 735 528 628 157,06 1 0,166
40 16 BCF, IR 735 528 629 220,88 1 0,263
50 16 BCF, IR 735 528 630 296,68 1 0,372
63 16 BCF, IR 735 528 631 451,34 1 0,463
75 16 BCF, IR 735 528 637 512,60 1 0,740
90 16 BCF, IR 735 528 638 696,22 1 0,798
110 16 BCF, IR 735 528 639 907,89 1 1,020

d G (R/Rp BS e D L L1 L2 L3 L4
(mm) Thread) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(inch)
20 1 1,9 43 106 53 53 25 37
25 1 1/4 1,9 53 112 56 56 25 38
32 1 1/2 2,4 60 118 59 59 25 40
40 2 2,4 74 124 62 62 25 41
50 2 1/4 3,0 82 130 65 65 25 43
63 2 3/4 3,0 100 136 68 68 25 44
75 S 107.5 x 3.6 3,6 133 132 66 66 24 34
90 S 107.5 x 3.6 4,3 133 130 65 65 24 48
110 S 127.5 x 3.6 5,3 155 130 65 65 25 45

754
