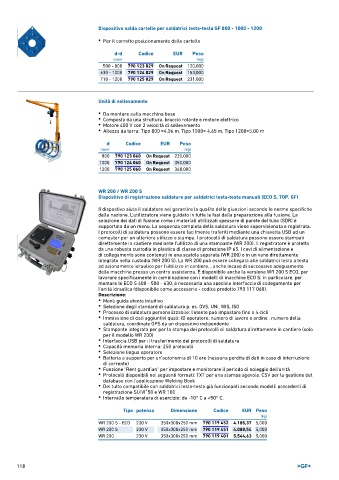

Page 118 - GEORGFISCHER - LISTINO 899

Dispositivo salda cartelle per saldatrici testa-testa GF 800 - 1000 - 1200
• Per il corretto posizionamento delle cartelle

d-d Codice EUR Peso
(mm) (kg)
500 - 800 790 123 029 On Request 120,000
630 - 1000 790 124 029 On Request 153,000
710 - 1200 790 125 029 On Request 231,000

Unità di sollevamento
• Da montare sulla macchina base
• Composta da una struttura. braccio rotante e motore elettrico
• Motore 400 V con 2 velocità di sollevamento
• Altezza da terra: Tipo 800 =4,06 m. Tipo 1000= 4,65 m, Tipo 1200=5.00 m

d Codice EUR Peso
(mm) (kg)
800 790 123 060 On Request 220,000
1000 790 124 060 On Request 350,000
1200 790 125 060 On Request 368,000

WR 200 / WR 200 S
Dispositivo di registrazione saldature per saldatrici testa-testa manuali (ECO S, TOP, GF)

Il dispostivo aiuta il saldatore nel garantire la qualita delle giunzioni secondo le norme specifiche
della nazione. L'utilizzatore viene guidato in tutte le fasi dalla preparazione alla fusione. La
selezione dei dati di fusione come i materiali utiliizzati spessore di parete del tubo (SDR) è
supportata da un menu. La sequenza completa della saldatura viene supervisionata e registrata.
I protocolli di saldatura possono essere facilmente traferiti mediante una chiavetta USB ad un
computer per un ulteriore utilizzo o stampa. I protocolli di saldatura possono essere stampati
direttamente in cantiere mediante l'utilizzo di una stampante (WR 200). Il registratore è protetto
da una robusta custodia in plastica di classe di protezione IP 65. I cavi di alimentazione e
di collegamento sono contenuti in una scatola separata (WR 200) o in un vano direttamente
integrato nella custodia (WR 200 S). La WR 200 può essere collegata alle saldatrici testa a testa
ad azionamento idraulico per l'ultilizzo in cantiere, , anche incaso di successivo adeguamento
delle macchine presso un centro assistenza. È disponibile anche la versione WR 200 S ECO, per
lavorare specificamente in combinazione con i modelli di macchine ECO S: in particolare, per
montare le ECO S 400 - 500 - 630, è necessaria una speciale interfaccia di collegamento per
l'unità idraulica (disponibile come accessorio - codice prodotto 790 117 060).
Descrizione:
• Menù guida utente intuitivo
• Selezione degli standard di saldatura p. es. DVS, UNI, WIS, ISO
• Processo di saldatura personalizzabile: l'utente può impostare fino a 4 cicli
• Immissione di dati aggiuntivi quali: ID operatore, numero di lavoro e ordine , numero della
saldatura, coordinate GPS da un dispositivo indipendente
• Stampante integrata per per la stampa dei protocolli di saldatura direttamente in cantiere (solo
per il modello WR 200)
• Interfaccia USB per il trasferimento dei protocolli di saldatura
• Capacità memoria interna: 250 protocolli
• Selezione lingua operatore
• Batteria a supporto per un'autonomia di 10 ore (nessuna perdita di dati in caso di interruzione
di corrente)
• Funzione "Rent guardian" per impostare e monitorare il periodo di noleggio dell'unità
• Protocolli disponibili nei seguenti formati: TXT per una stampa agevole, CSV per la gestione del
database con l'applicazione Welding Book
• Del tutto compatibile con saldatrici testa-testa già funzionanti secondo modelli precedenti di
registrazione SUIVI 50 e WR 100
®
• Intervallo temperatura di esercizio: da -10° C a +50° C.

Tipo potenza Dimensione Codice EUR Peso
(kg)
WR 200 S - ECO 230 V 350x300x250 mm 790 119 452 4.185,37 5,000
WR 200 S 230 V 350x300x250 mm 790 119 451 4.088,54 5,000
WR 200 230 V 350x300x250 mm 790 119 401 5.544,63 5,000

118
