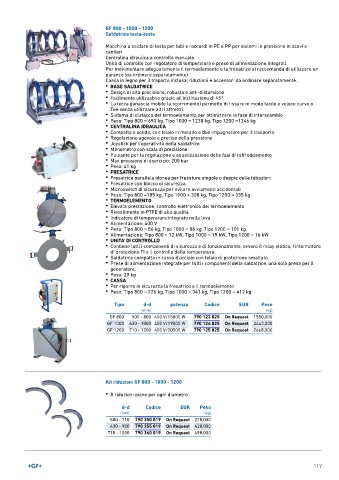

Page 117 - GEORGFISCHER - LISTINO 899

GF 800 - 1000 - 1200
Saldatrice testa-testa

Macchina a saldare di testa per tubi e raccordi in PE e PP per sistemi in pressione in scavi e
cantieri
Centralina idraulica a controllo manuale.
Unità di controllo con regolatore di temperatura e prese di alimentazione integrati.
Per movimentare adeguatamente il termoelemento e la fresatrice si raccomanda di utilizzare un
paranco (da ordinare separatamente).
Cassa in legno per il traporto inclusa; riduzioni e accessori da ordinare separatamente.
• BASE SALDATRICE
• Design di alta precisione, robusta e anti-distorsione
• Facilmente utilizzabile grazie all'inclinazione di 45°
• La terza ganascia mobile (a scorrimento) permette di fissare in modo facile e veloce curve o
Tee senza utilizzare altri attrezzi.
• Sistema di distacco del termoelemento per ottimizzare la fase di interscambio
• Peso: Tipo 800 = 690 kg, Tipo 1000 = 1238 kg, Tipo 1200 =1346 kg
• CENTRALINA IDRAULICA
• Compatta e solida, con telaio in metallo e due impugnature per il trasporto
• Regolazione agevole e precisa della pressione
• Joystick per l'operatività della saldatrice
• Manometro con scala di precisione
• Pulsante per la regolazione e equalizzazione delle fasi di raffreddamento
• Max pressione di esercizio: 200 bar
• Peso: 41 kg
• FRESATRICE
• Fresatrice parallela idonea per fresature singole o doppie delle tubazioni
• Fresatrice con blocco di sicurezza
• Microswitch di sicurezza per evitare avviamenti accidentali
• Peso: Tipo 800 =185 kg, Tipo 1000 = 308 kg, Tipo 1200 = 335 kg
• TERMOELEMENTO
• Elevata prestazione, controllo elettronico del termoelemento
• Rivestimento in PTFE di alta qualità
• Indicatore di temperatura integrato nella leva
• Alimentazione: 400 V
• Peso: Tipo 800 = 56 kg, Tipo 1000 = 88 kg, Tipo 1200 = 101 kg
• Alimentazione: Tipo 800 = 12 kW, Tipo 1000 = 15 kW, Tipo 1200 = 16 kW
• UNITA' DI CONTROLLO
• Contiene tutti i componenti di sicurezza e di funzionamento, ovvero il relay statico, l'interruttore
di protezione FI e il controllo della temperatura
• Saldatrice compatta in cassa d'acciaio con telaio di protezione smaltato
• Prese di alimentazione integrate per tutti i componenti della saldatrice, una sola presa per il
generatore.
• Peso: 29 kg
• CASSA
• Per riporre in sicurezza la fresatrice e il termoelemento
• Peso: Tipo 800 = 226 kg, Tipo 1000 = 341 kg, Tipo 1200 = 412 kg

Tipo d-d potenza Codice EUR Peso
(mm) (kg)
GF 800 500 - 800 400 V/15000 W 790 123 025 On Request 1550,000
GF 1000 630 - 1000 400 V/19500 W 790 124 025 On Request 2443,000
GF 1200 710 - 1200 400 V/20500 W 790 125 025 On Request 2668,000

Kit riduzioni GF 800 - 1000 - 1200

• 8 riduzioni piane per ogni diametro

d-d Codice EUR Peso
(mm) (kg)
500 - 710 790 350 019 On Request 278,000
630 - 900 790 355 019 On Request 428,000
710 - 1000 790 360 019 On Request 498,000

117
