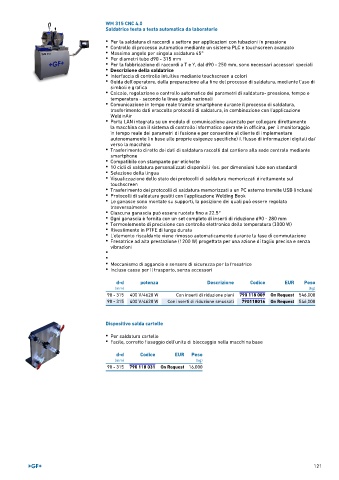

Page 121 - GEORGFISCHER - LISTINO 899

WM 315 CNC 4.0
Saldatrice testa a testa automatica da laboratorio
• Per la saldatura di raccordi a settore per applicazioni con tubazioni in pressione
• Controllo di processo automatico mediante un sistema PLC e touchscreen avanzato
• Massimo angolo per singola saldatura 45°
• Per diametri tubo d90 - 315 mm
• Per la fabbricazione di raccordi a T e Y, dal d90 - 250 mm, sono necessari accessori speciali
• Descrizione della saldatrice
• Interfaccia di controllo intuitiva mediante touchscreen a colori
• Guida dell'operatore, dalla preparazione alla fine del processo di saldatura, mediante l'uso di
simboli e grafica
• Calcolo, regolazione e controllo automatico dei parametri di saldatura- pressione, tempo e
temperatura - secondo le linee guida nazionali
• Comunicazione in tempo reale tramite smartphone durante il processo di saldatura,
trasferimento dati eraccolta protocolli di saldatura, in combinazione con l'applicazione
WeldinAir
• Porta LAN integrata su un modulo di comunicazione avanzato per collegare direttamente
la macchina con il sistema di controllo informatico operante in officina, per il monitoraggio
in tempo reale dei parametri di fusione e per consentire al cliente di implementare
autonomamente (in base alle proprie esigenze specifiche) il flusso di informazioni digitali da/
verso la macchina
• Trasferimento diretto dei dati di saldatura raccolti dal cantiere alla sede centrale mediante
smartphone
• Compatibile con stampante per etichette
• 10 cicli di saldatura personalizzati disponibili (es. per dimensioni tubo non standard)
• Selezione della lingua
• Visualizzazione dello stato dei protocolli di saldatura memorizzati direttamente sul
touchscreen
• Trasferimento dei protocolli di saldatura memorizzati a un PC esterno tramite USB (inclusa)
• Protocolli di saldatura gestiti con l'applicazione Welding Book
• Le ganasce sono montate su supporti, la posizione dei quali può essere regolata
trasversalmente
• Ciascuna ganascia può essere ruotata fino a 22.5°
• Ogni ganascia è fornita con un set completo di inserti di riduzione d90 - 280 mm
• Termoelemento di precisione con controllo elettronico della temperatura (3000 W)
• Rivestimento in PTFE di lunga durata
• L'elemento riscaldante viene rimosso automaticamente durante la fase di commutazione
• Fresatrice ad alta prestazione (1200 W) progettata per una azione di taglio precisa e senza
vibrazioni
•
•
• Meccanismo di aggancio e sensore di sicurezza per la fresatrice
• Incluso cassa per il trasporto, senza accessori

d-d potenza Descrizione Codice EUR Peso
(mm) (kg)
90 - 315 400 V/4620 W Con inserti di riduzione piani 790 118 009 On Request 546,000
90 - 315 400 V/4620 W Con inserti di riduzione smussati 790118016 On Request 546,000

Dispositivo salda cartelle

• Per saldatura cartelle
• Facile, corretto fissaggio dell'unita di bloccaggio nella macchina base

d-d Codice EUR Peso
(mm) (kg)
90 - 315 790 118 031 On Request 16,000

121
