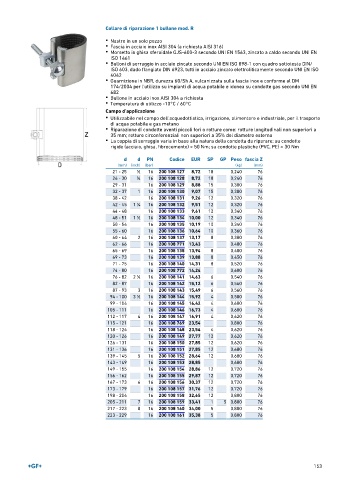

Page 153 - GEORGFISCHER - LISTINO 899

Collare di riparazione 1 bullone mod. R
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, zincato a caldo secondo UNI EN
ISO 1461
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado flangiato DIN 6923, tutti in acciaio zincato elettroliticamente secondo UNI EN ISO
4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bullone in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi piccoli fori o rotture come: rotture longitudinali non superiori a
35 mm; rotture circonferenziali non superiori a 35% del diametro esterno
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 50 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d d PN Codice EUR SP GP Peso fascia Z
(mm) (inch) (bar) (kg) (mm)
21 - 25 1 ∕2 16 200 108 127 8,72 18 0,240 76
26 - 30 3 ∕4 16 200 108 128 8,72 18 0,240 76
29 - 31 16 200 108 129 8,88 15 0,300 76
32 - 37 1 16 200 108 130 9,07 15 0,300 76
38 - 42 16 200 108 131 9,26 12 0,320 76
42 - 45 1 ∕4 16 200 108 132 9,51 12 0,320 76
1
44 - 48 16 200 108 133 9,61 12 0,340 76
48 - 51 1 ∕2 16 200 108 134 10,00 12 0,340 76
1
50 - 54 16 200 108 135 10,19 10 0,340 76
55 - 60 16 200 108 136 10,64 10 0,360 76
60 - 64 2 16 200 108 137 13,17 8 0,380 76
62 - 66 16 200 108 771 13,43 0,400 76
65 - 69 16 200 108 138 13,94 8 0,400 76
69 - 73 16 200 108 139 13,88 8 0,450 76
71 - 75 16 200 108 140 14,31 8 0,520 76
74 - 80 16 200 108 772 14,24 0,600 76
76 - 82 2 ∕2 16 200 108 141 14,63 6 0,540 76
1
82 - 87 16 200 108 142 15,12 6 0,560 76
87 - 93 3 16 200 108 143 15,49 6 0,560 76
94 - 100 3 ∕2 16 200 108 144 15,92 4 0,580 76
1
99 - 104 16 200 108 145 16,42 4 0,600 76
105 - 111 16 200 108 146 16,73 4 0,600 76
112 - 117 4 16 200 108 147 16,91 4 0,620 76
115 - 121 16 200 108 769 23,54 0,800 76
118 - 124 16 200 108 148 23,54 4 0,620 76
120 - 126 16 200 108 149 27,77 12 0,620 76
126 - 131 16 200 108 150 27,85 12 0,620 76
131 - 136 16 200 108 151 27,85 12 0,680 76
139 - 145 5 16 200 108 152 28,64 12 0,680 76
143 - 149 16 200 108 153 28,85 0,680 76
149 - 155 16 200 108 154 28,86 12 0,720 76
156 - 162 16 200 108 155 29,87 12 0,720 76
167 - 173 6 16 200 108 156 30,37 12 0,720 76
173 - 179 16 200 108 157 31,76 12 0,720 76
198 - 204 16 200 108 158 32,65 12 0,800 76
205 - 211 7 16 200 108 159 33,41 1 5 0,800 76
217 - 223 8 16 200 108 160 34,00 5 0,800 76
223 - 229 16 200 108 161 35,38 5 0,800 76
