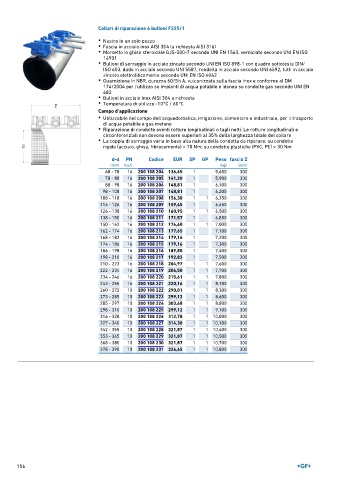

Page 156 - GEORGFISCHER - LISTINO 899

Collari di riparazione 4 bulloni F225/1
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN Codice EUR SP GP Peso fascia Z
(mm) (bar) (kg) (mm)
68 - 78 16 200 108 204 136,65 1 5,650 300
78 - 88 16 200 108 205 141,20 1 5,900 300
88 - 98 16 200 108 206 148,81 1 6,100 300
98 - 108 16 200 108 207 148,81 1 6,200 300
108 - 118 16 200 108 208 156,38 1 1 6,350 300
114 - 126 16 200 108 209 159,45 1 6,450 300
126 - 138 16 200 108 210 160,95 1 1 6,500 300
138 - 150 16 200 108 211 171,57 1 6,850 300
150 - 162 16 200 108 212 174,60 1 1 7,000 300
162 - 174 16 200 108 213 177,65 1 7,100 300
168 - 182 16 200 108 214 179,16 1 7,200 300
174 - 186 16 200 108 215 179,16 1 7,300 300
186 - 198 16 200 108 216 189,80 1 7,400 300
198 - 210 16 200 108 217 192,83 1 7,500 300
210 - 223 16 200 108 218 204,97 1 1 7,600 300
222 - 234 16 200 108 219 206,50 1 1 7,700 300
234 - 246 16 200 108 220 215,61 1 1 7,800 300
243 - 255 16 200 108 221 220,16 1 1 8,100 300
260 - 272 10 200 108 222 290,01 1 1 8,300 300
273 - 285 10 200 108 223 299,12 1 1 8,600 300
285 - 297 10 200 108 224 303,68 1 1 8,800 300
298 - 310 10 200 108 225 299,12 1 1 9,100 300
316 - 328 10 200 108 226 312,78 1 1 10,000 300
327 - 340 10 200 108 227 314,30 1 1 10,100 300
342 - 355 10 200 108 228 321,87 1 1 10,400 300
353 - 365 10 200 108 229 321,87 1 1 10,500 300
368 - 380 10 200 108 230 321,87 1 1 10,700 300
378 - 390 10 200 108 231 326,45 1 1 10,800 300
