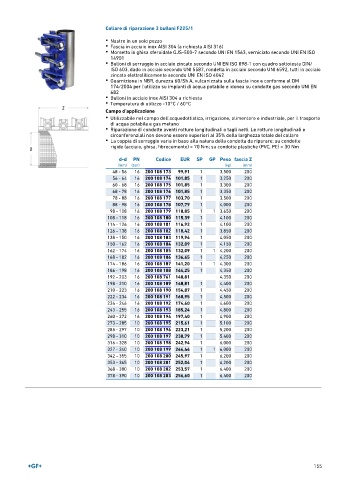

Page 155 - GEORGFISCHER - LISTINO 899

Collare di riparazione 3 bulloni F225/1
• Nastro in un solo pezzo
• Fascia in acciaio inox AISI 304 (a richiesta AISI 316)
• Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, verniciato secondo UNI EN ISO
14901
• Bulloni di serraggio in acciaio zincato secondo UNI EN ISO 898-1 con quadro sottotesta DIN/
ISO 603, dado in acciaio secondo UNI 5587, rondella in acciaio secondo UNI 6592, tutti in acciaio
zincato elettroliticamente secondo UNI EN ISO 4042
• Guarnizione in NBR, durezza 60/Sh A, vulcanizzata sulla fascia inox e conforme al DM
174/2004 per l'utilizzo su impianti di acqua potabile e idonea su condotte gas secondo UNI EN
682
• Bulloni in acciaio inox AISI 304 a richiesta
• Temperatura di utilizzo -10°C / 60°C

Campo d'applicazione
• Utilizzabile nel campo dell'acquedottistica, irrigazione, alimentare e industriale, per il trasporto
di acqua potabile e gas metano
• Riparazione di condotte aventi rotture longitudinali o tagli netti. Le rotture longitudinali e
circonferenziali non devono essere superiori al 35% della larghezza totale del collare
• La coppia di serraggio varia in base alla natura della condotta da riparare: su condotte
rigide (acciaio, ghisa, fibrocemento) > 70 Nm; su condotte plastiche (PVC, PE) > 30 Nm
d-d PN Codice EUR SP GP Peso fascia Z
(mm) (bar) (kg) (mm)
48 - 56 16 200 108 173 99,91 1 3,500 200
56 - 64 16 200 108 174 101,85 1 3,250 200
60 - 68 16 200 108 175 101,85 1 3,300 200
68 - 78 16 200 108 176 101,85 1 3,350 200
78 - 88 16 200 108 177 103,70 1 3,500 200
88 - 98 16 200 108 178 107,79 1 4,000 200
98 - 108 16 200 108 179 110,85 1 1 3,650 200
108 - 118 16 200 108 180 115,39 1 4,100 200
114 - 126 16 200 108 181 116,92 1 4,100 200
126 - 138 16 200 108 182 118,42 1 3,850 200
138 - 150 16 200 108 183 119,94 1 4,050 200
150 - 162 16 200 108 184 132,09 1 4,150 200
162 - 174 16 200 108 185 132,09 1 1 4,200 200
168 - 182 16 200 108 186 136,65 1 4,250 200
174 - 186 16 200 108 187 141,20 1 1 4,300 200
186 - 198 16 200 108 188 144,25 1 4,350 200
192 - 203 16 200 108 761 148,81 4,350 200
198 - 210 16 200 108 189 148,81 1 4,400 200
210 - 223 16 200 108 190 154,87 1 4,450 200
222 - 234 16 200 108 191 160,95 1 4,500 200
234 - 246 16 200 108 192 174,60 1 4,600 200
243 - 255 16 200 108 193 185,24 1 4,800 200
260 - 272 16 200 108 194 197,40 1 4,900 200
273 - 285 10 200 108 195 215,61 1 5,100 200
285 - 297 10 200 108 196 223,21 1 5,200 200
298 - 310 10 200 108 197 230,79 1 5,400 200
316 - 328 10 200 108 198 242,94 1 6,000 200
327 - 340 10 200 108 199 244,46 1 1 6,000 200
342 - 355 10 200 108 200 245,97 1 6,200 200
353 - 365 10 200 108 201 252,04 1 6,200 200
368 - 380 10 200 108 202 253,57 1 6,400 200
378 - 390 10 200 108 203 256,60 1 6,400 200

155
