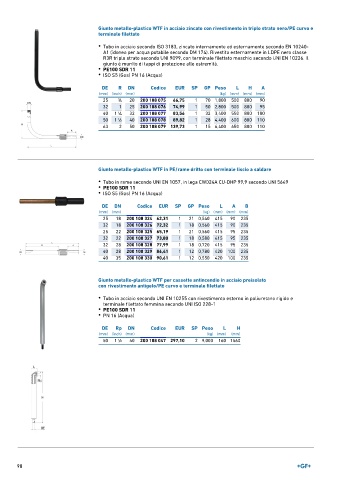

Page 98 - GEORGFISCHER - LISTINO 899

Giunto metallo-plastico WTF in acciaio zincato con rivestimento in triplo strato nero/PE curvo e
terminale filettato

• Tubo in acciaio secondo ISO 3183, zincato internamente ed esternamente secondo EN 10240-
A1 (idoneo per acqua potabile secondo DM 174). Rivestito esternamente in LDPE nero classe
R3R triplo strato secondo UNI 9099, con terminale filettato maschio secondo UNI EN 10226. Il
giunto è munito di tappi di protezione alle estremità.
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)

DE R DN Codice EUR SP GP Peso L H A
(mm) (inch) (mm) (kg) (mm) (mm) (mm)
25 3 ∕4 20 200 108 075 66,75 1 70 1,800 500 800 90
32 1 25 200 108 076 74,99 1 50 2,800 500 800 95
40 1 ∕4 32 200 108 077 83,56 1 32 3,400 550 800 100
1
50 1 ∕2 40 200 108 078 89,82 1 28 4,400 600 800 110
1
63 2 50 200 108 079 139,73 1 15 6,400 650 800 110

Giunto metallo-plastico WTF in PE/rame dritto con terminale liscio a saldare

• Tubo in rame secondo UNI EN 1057, in lega CW024A CU-DHP 99,9 secondo UNI 5649
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)

DE DN Codice EUR SP GP Peso L A B
(mm) (mm) (kg) (mm) (mm) (mm)
25 18 200 108 324 62,31 1 21 0,540 415 90 235
32 18 200 108 326 72,32 1 18 0,560 415 90 235
25 22 200 108 325 65,19 1 21 0,560 415 95 235
32 22 200 108 327 73,80 1 18 0,580 415 95 235
32 28 200 108 328 77,99 1 18 0,720 415 95 235
40 28 200 108 329 86,41 1 12 0,780 420 100 235
40 35 200 108 330 90,61 1 12 0,550 420 100 235

Giunto metallo-plastico WTF per cassette antincendio in acciaio preisolato
con rivestimento antigelo/PE curvo e terminale filettato

• Tubo in acciaio secondo UNI EN 10255 con rivestimento esterno in poliuretano rigido e
terminale filettato femmina secondo UNI ISO 228-1
• PE100 SDR 11
• PN 16 (Acqua)

DE Rp DN Codice EUR SP Peso L H
(mm) (inch) (mm) (kg) (mm) (mm)
50 1 ∕2 40 200 108 047 297,10 2 9,000 160 1560
1

98
