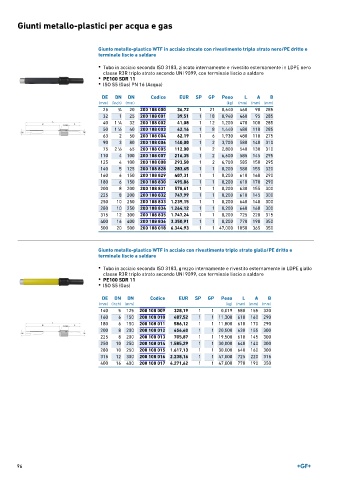

Page 96 - GEORGFISCHER - LISTINO 899

Giunti metallo-plastici per acqua e gas

Giunto metallo-plastico WTF in acciaio zincato con rivestimento triplo strato nero/PE dritto e
terminale liscio a saldare

• Tubo in acciaio secondo ISO 3183, zincato internamente e rivestito esternamente in LDPE nero
classe R3R triplo strato secondo UNI 9099, con terminale liscio a saldare
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)

DE DN DN Codice EUR SP GP Peso L A B
(mm) (inch) (mm) (kg) (mm) (mm) (mm)
25 3 ∕4 20 200 108 000 36,72 1 21 0,640 460 90 285
32 1 25 200 108 001 39,51 1 18 0,940 460 95 285
40 1 ∕4 32 200 108 002 41,08 1 12 1,200 470 100 285
1
50 1 ∕2 40 200 108 003 42,16 1 8 1,440 480 110 285
1
63 2 50 200 108 004 62,19 1 6 1,930 480 110 275
90 3 80 200 108 006 140,00 1 2 3,700 580 140 310
1
75 2 ∕2 65 200 108 005 112,00 1 2 2,800 540 130 310
110 4 100 200 108 007 216,35 1 2 6,600 585 145 295
125 4 100 200 108 008 293,50 1 2 6,700 585 150 295
140 5 125 200 108 828 283,65 1 1 0,200 580 155 320
160 6 150 200 108 829 407,31 1 1 0,200 610 160 290
180 6 150 200 108 830 495,86 1 1 0,200 610 170 290
200 8 200 200 108 831 578,61 1 1 0,200 630 155 300
225 8 200 200 108 832 747,99 1 1 0,200 610 145 300
250 10 250 200 108 833 1.239,15 1 1 0,200 640 140 300
280 10 250 200 108 834 1.264,12 1 1 0,200 640 160 300
315 12 300 200 108 835 1.747,24 1 1 0,200 725 220 315
400 16 400 200 108 836 3.350,91 1 1 0,200 770 190 350
500 20 500 200 108 018 6.344,93 1 1 47,000 1050 365 350

Giunto metallo-plastico WTF in acciaio con rivestimento triplo strato giallo/PE dritto e
terminale liscio a saldare

• Tubo in acciaio secondo ISO 3183, grezzo internamente e rivestito esternamente in LDPE giallo
classe R3R triplo strato secondo UNI 9099, con terminale liscio a saldare
• PE100 SDR 11
• ISO S5 (Gas)

DE DN DN Codice EUR SP GP Peso L A B
(mm) (inch) (mm) (kg) (mm) (mm) (mm)
140 5 125 200 108 009 328,19 1 1 0,019 580 155 320
160 6 150 200 108 010 487,52 1 1 11,300 610 160 290
180 6 150 200 108 011 586,12 1 1 11,800 610 170 290
200 8 200 200 108 012 656,40 1 1 20,500 630 155 300
225 8 200 200 108 013 705,87 1 1 19,500 610 145 300
250 10 250 200 108 014 1.585,29 1 1 30,000 640 140 300
280 10 250 200 108 015 1.617,13 1 1 30,000 640 160 300
315 12 300 200 108 016 2.238,16 1 1 47,000 725 220 315
400 16 400 200 108 017 4.271,62 1 1 47,000 770 190 350

96
