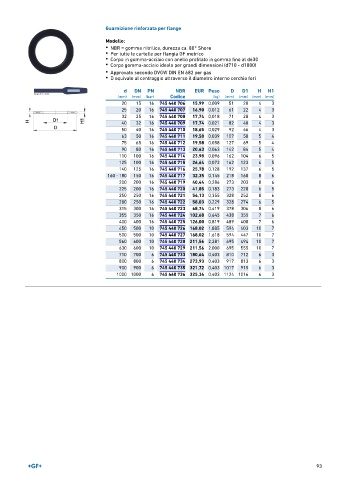

Page 93 - GEORGFISCHER - LISTINO 899

Guarnizione rinforzata per flange
Modello:
• NBR = gomma nitrilica, durezza ca. 80° Shore
• Per tutte le cartelle per flangia GF metrico
• Corpo in gomma-acciaio con anello profilato in gomma fino al d630
• Corpo gomma-acciaio ideale per grandi dimensioni (d710 - d1000)

• Approvato secondo DVGW DIN EN 682 per gas
• D equivale al centraggio attraverso il diametro interno cerchio fori

d DN PN NBR EUR Peso D D1 H H1
(mm) (mm) (bar) Codice (kg) (mm) (mm) (mm) (mm)
20 15 16 745 440 706 15,99 0,009 51 20 4 3
25 20 16 745 440 707 16,90 0,012 61 22 4 3
32 25 16 745 440 708 17,74 0,018 71 28 4 3
40 32 16 745 440 709 17,74 0,021 82 40 4 3
50 40 16 745 440 710 18,65 0,029 92 46 4 3
63 50 16 745 440 711 19,58 0,039 107 58 5 4
75 65 16 745 440 712 19,58 0,058 127 69 5 4
90 80 16 745 440 713 20,43 0,063 142 84 5 4
110 100 16 745 440 714 23,98 0,096 162 104 6 5
125 100 16 745 440 715 26,64 0,073 162 123 6 5
140 125 16 745 440 716 25,78 0,128 192 137 6 5
160 - 180 150 16 745 440 717 32,35 0,145 218 160 8 6
200 200 16 745 440 719 40,44 0,286 273 203 8 6
225 200 16 745 440 720 41,85 0,183 273 220 6 5
250 250 16 745 440 721 54,13 0,355 328 252 8 6
280 250 16 745 440 722 58,03 0,229 328 274 6 5
315 300 16 745 440 723 68,74 0,419 378 306 8 6
355 350 16 745 440 724 102,68 0,645 438 355 7 6
400 400 16 745 440 725 126,00 0,819 489 400 7 6
450 500 10 745 440 726 168,02 1,885 594 403 10 7
500 500 10 745 440 727 168,02 1,618 594 447 10 7
560 600 10 745 440 728 211,56 2,281 695 494 10 7
630 600 10 745 440 729 211,56 2,000 695 555 10 7
710 700 6 745 440 733 180,64 0,403 810 712 6 3
800 800 6 745 440 734 273,93 0,403 917 813 6 3
900 900 6 745 440 735 321,72 0,403 1017 915 6 3
1000 1000 6 745 440 736 325,34 0,403 1124 1016 6 3
