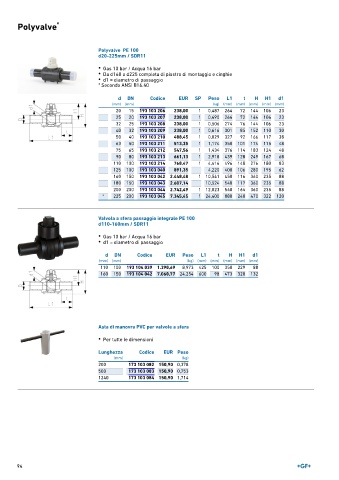

Page 94 - GEORGFISCHER - LISTINO 899

Polyvalve ®

Polyvalve PE 100
d20-225mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Da d160 a d225 completa di piastra di montaggio e cinghie
• d1 = diametro di passaggio
* Secondo ANSI B16.40

d DN Codice EUR SP Peso L1 t H H1 d1
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 193 103 206 238,00 1 0,487 264 72 144 106 23
25 20 193 103 207 238,00 1 0,490 264 72 144 106 23
32 25 193 103 208 238,00 1 0,506 274 76 144 106 23
40 32 193 103 209 238,00 1 0,616 301 85 152 110 30
50 40 193 103 210 488,45 1 0,829 327 92 166 117 38
63 50 193 103 211 513,35 1 1,174 350 101 174 115 48
75 65 193 103 212 547,56 1 1,434 376 114 183 124 48
90 80 193 103 213 661,13 1 2,918 439 128 249 167 68
110 100 193 103 214 768,47 1 4,416 496 148 276 180 83
125 100 193 103 040 891,35 4,220 400 106 280 195 62
160 150 193 103 042 2.448,48 1 10,541 450 116 360 235 88
180 150 193 103 043 2.607,14 10,524 540 117 360 235 88
200 200 193 103 044 2.742,49 1 12,023 540 164 360 235 88
* 225 200 193 103 045 7.345,45 1 24,400 880 240 470 322 120

Valvola a sfera passaggio integrale PE 100
d110-160mm / SDR11

• Gas 10 bar / Acqua 16 bar
• d1 = diametro di passaggio

d DN Codice EUR Peso L1 t H H1 d1
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
110 100 193 104 039 1.390,69 8,973 425 100 350 229 88
160 150 193 104 042 7.060,77 24,254 600 98 473 320 132

Asta di manovra PVC per valvole a sfera

• Per tutte le dimensioni

Lunghezza Codice EUR Peso
(mm) (kg)
200 173 103 082 150,90 0,378
500 173 103 083 150,90 0,753
1240 173 103 084 150,90 1,714

94
