P. 219

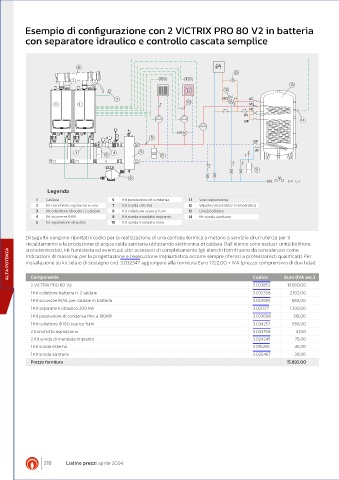

Esempio di configurazione con 2 VICTRIX PRO 80 V2 in batteria
          con separatore idraulico e controllo cascata semplice





                            8

                          2       2                      T        T
                                                                                                       13
                                                                                12
                                                                               MIX
                                                                                        AC
                                          7                                    MI X  υ υ  H H  AC
                    1        1                                     10              C C   MU
                                                                                         MU
                                                                                         RC
                                                                                         RC
                                                                                       RU
                                                                                       RU
                                                                                       MP
                                                                                       MP                  14
                                                                M M
                                                      9
                                                                                          RP
                                                                                          RP
                                                                                           AF
                           3          11  4       5       11                               AF
                                                                                           11
                                               6
                  Legenda
              1  Caldaia                6   Kit passivatore di condensa  11  Vaso espansione
              2  Kit tronchetto aspirazione aria  7  Kit sonda esterna  12  Valvola miscelatrice termostatica
              3  Kit collettore idraulico 2 caldaie  8  Kit collettore scarico fumi  13  Unità bollitore
              4  Kit sicurezze INAIL    9   Kit sonda mandata impianto  14  Kit sonda sanitario
              5  Kit separatore idraulico  10  Kit sonda mandata zona

          Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
          riscaldamento e la produzione di acqua calda sanitaria utilizzando elettronica di caldaia. Dall’elenco sono esclusi: unità bollitore,
          cronotermostati, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come
    ALTA POTENZA  indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per
          installazione su kit telaio di sostegno cod. 3.032347 aggiungere alla fornitura Euro 1.722,00 + IVA (prezzo comprensivo di due telai).

            Componente
            2 VICTRIX PRO 80 V2                                                           Codice     Euro (IVA esc.)
                                                                                                      10.560,00
                                                                                          3.033852
            1 Kit collettore batteria n. 2 caldaie                                        3.032338     2.102,00
            1 Kit sicurezze INAIL per caldaie in batteria                                 3.023955     668,00
            1 Kit separatore idraulico 200 kW                                             3.021377     1.390,00
            1 Kit passivatore di condensa fino a 180kW                                    3.033688      318,00
            1 Kit collettore Ø 160 scarico fumi                                           3.034257      656,00
            2 tronchetto aspirazione                                                      3.033759       41,00
            2 Kit sonda di mandata impianto                                               3.024245       76,00
            1 Kit sonda esterna                                                           3.015266      46,00
            1 Kit sonda sanitario                                                         3.025467      38,00
            Prezzo fornitura                                                                          15.895,00
