Page 222 - IMMERGAS - LISTINO APRILE 2024
P. 222

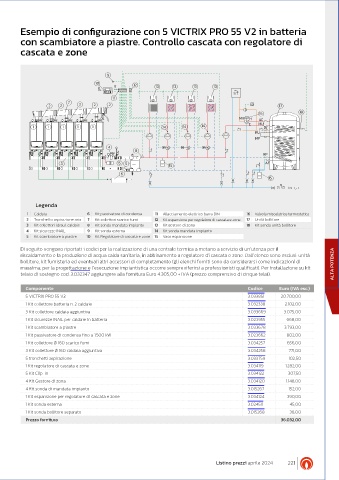

Esempio di configurazione con 5 VICTRIX PRO 55 V2 in batteria

        con scambiatore a piastre. Controllo cascata con regolatore di
        cascata e zone




                                       9
                                   10           12
                                   V     V              13    13     13     13
                                         11
                         7
                  2   2      2    2    2                                                           17
                                                                                            16            18
                                                                                     MIX υ  H  AC
            1     1    1    1    1                        14     14     14              C   MU RC
                                                                                           RU
                                                                                           MP
                                       4                  M      M      M
                                                8
                                                                                             RP
                      3                   15  5             15                                AF

                                           6
                                                                                               15



              Legenda
          1  Caldaia            6  Kit passivatore di condensa  11  Allacciamento elettrico barra DIN   16  Valvola miscelatrice termostatica
          2  Tronchetto aspirazione aria  7  Kit collettori scarico fumi  12  Kit espansione per regolatore di cascata e zone   17  Unità bollitore
          3  Kit collettori idraul. caldaie  8  Kit sonda mandata impianto  13  Kit gestore di zona  18  Kit sonda unità bollitore
          4  Kit sicurezze INAIL  9  Kit sonda esterna  14  Kit sonda mandata impianto
          5  Kit scambiatore a piastre  10  Kit Regolatore di cascata e zone  15  Vaso espansione

        Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
        riscaldamento e la produzione di acqua calda sanitaria, in abbinamento a regolatore di cascata e zone. Dall’elenco sono esclusi: unità
        bollitore, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di
        massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per installazione su kit   ALTA POTENZA
        telaio di sostegno cod. 3.032347 aggiungere alla fornitura Euro 4.305,00 + IVA (prezzo comprensivo di cinque telai).

          Componente                                                                    Codice     Euro (IVA esc.)
          5 VICTRIX PRO 55 V2                                                           3.033851    20.700,00
          1 Kit collettore batteria n. 2 caldaie                                        3.032338     2.102,00
          3 Kit collettore caldaia aggiuntiva                                           3.033669     3.075,00
          1 Kit sicurezze INAIL per caldaie in batteria                                 3.023955      668,00
          1 Kit scambiatore a piastre                                                   3.033678     3.793,00
          1 Kit passivatore di condensa fino a 1.500 kW                                 3.023662      802,00
          1 Kit collettore Ø 160 scarico fumi                                           3.034257      656,00
          3 Kit collettore Ø 160 caldaia aggiuntiva                                     3.034258      771,00
          5 tronchetti aspirazione                                                      3.033759      102,50
          1 Kit regolatore di cascata e zone                                            3.034119     1.282,00
          5 Kit Clip-in                                                                 3.034122      307,50
          4 Kit Gestore di zona                                                         3.034120      1.148,00
          4 Kit sonda di mandata impianto                                               3.015267      152,00
          1 Kit espansione per regolatore di cascata e zone                             3.034124      390,00
          1 Kit sonda esterna                                                           3.024511       45,00
          1 Kit sonda bollitore separato                                                3.015268       38,00
          Prezzo fornitura                                                                          36.032,00
