Page 224 - IMMERGAS - LISTINO APRILE 2024
P. 224

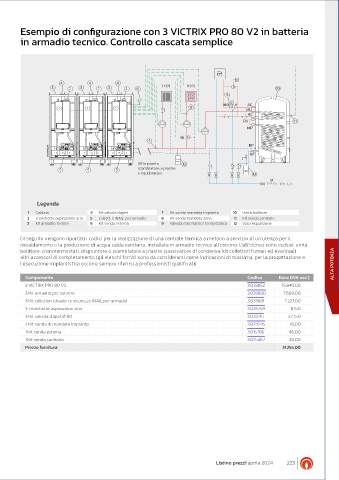

Esempio di configurazione con 3 VICTRIX PRO 80 V2 in batteria

        in armadio tecnico. Controllo cascata semplice








                      4         4         4
                   3     2   3     2   3     2   6        T        T                              10
                                                                                9
                                                                                  υ
                                                                                MIX  H  AC
                      1         1        1                          8                  MU
                                                                                   C
                                                                                        RC
                                                                                      RU                11
                                                                                        MP
                                                                 M
                                                     7
                                                                                        RP
                                                                                         AF
                                                 All'impianto    12
                      5         5         5      scambiatore a piastre
                                                 o equlibratore                           12




              Legenda
           1  Caldaia            4  Kit valvola clapet    7  Kit sonda mandata impianto  10  Unità bollitore
           2  Tronchetto aspirazione aria  5  Collett. e INAIL. per armadio  8  Kit sonda mandata zona  11  Kit sonda sanitario
           3  Kit armadio tecnico  6  Kit sonda esterna   9  Valvola miscelatrice termostatica  12  Vaso espansione


        Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
        riscaldamento e la produzione di acqua calda sanitaria, installata in armadio tecnico all'esterno. Dall’elenco sono esclusi: unità
        bollitore, cronotermostati, disgiuntore o scambiatore a piastre, passivatore di condensa, kit collettori fumari ed eventuali
        altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di massima; per la progettazione e
        l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati).                            ALTA POTENZA

          Componente                                                                    Codice     Euro (IVA esc.)
          3 VICTRIX PRO 80 V2                                                           3.033852    15.840,00
          3 Kit armadio per esterno                                                     3.033680    7.689,00
          3 Kit collettori idraulici e sicurezze INAIL per armadio                      3.033681     7.227,00
          3 Tronchetto aspirazione aria                                                 3.033759       61,50
          3 Kit valvola clapet Ø 80                                                     3.033715      277,50
          2 Kit sonda di mandata impianto                                               3.024245       76,00
          1 Kit sonda esterna                                                           3.015266       46,00
          1 Kit sonda sanitario                                                         3.025467       38,00
          Prezzo fornitura                                                                          31.255,00
