Page 221 - IMMERGAS - LISTINO APRILE 2024
P. 221

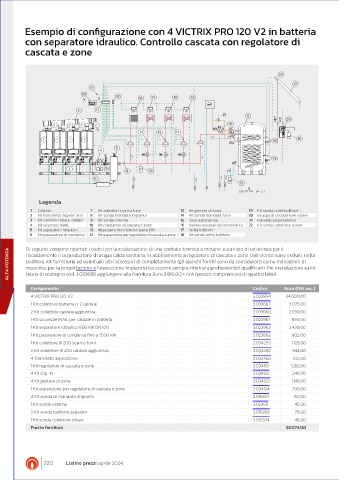

Esempio di configurazione con 4 VICTRIX PRO 120 V2 in batteria

          con separatore idraulico. Controllo cascata con regolatore di
          cascata e zone




                                                                                                   22
                                                                                                        21
                                 9
                              10          12
                              V    V              13  13      13    13

                            7      11
                                                                                        17
                                                                                                  MP  RP  20
                    2    2   2    2                                           υ  16
                                                                            MIX  H  AC
                                                  14    14     14              C  MU
                                                                                  RC
                1    1   1    1                                                                  18       15
                                                                                  RU          MP
                                          5
                                    4
                                                   M     M      M
                                                                                              RP  19
                                                                                  AF
                         3            15
                                             8       15
                                  6
                                                                                     15
               Legenda

            1  Caldaia           7  Kit collettori scarico fumi  13  Kit gestore di zona  19  Kit sonda unità bollitore
            2  Kit tronchetto aspiraz. aria  8  Kit sonda mandata impianto  14  Kit sonda mandata zona  20  Gruppo di circolazione solare
            3  Kit collettori idraul. caldaie  9  Kit sonda esterna  15  Vaso espansione  21  Pannello solare termico
            4  Kit sicurezze INAIL  10  Kit regolatore di cascata e zone  16  Valvola miscelatrice termostatica  22  Kit sonda collettore solare
            5  Kit separatore idraulico  11  Allacciamento elettrico barra DIN  17  Unità bollitore
            6  Kit passivatore di condensa  12  Kit espansione per regolatore di cascata e zone  18  Kit sonda unità bollitore

          Di seguito vengono riportati i codici per la realizzazione di una centrale termica a metano a servizio di un’utenza per il
    ALTA POTENZA  riscaldamento e la produzione di acqua calda sanitaria, in abbinamento a regolatore di cascata e zone. Dall’elenco sono esclusi: unità
          bollitore, kit fumisteria ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come indicazioni di
          massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati). Per installazione su kit
          telaio di sostegno cod. 3.033686 aggiungere alla fornitura Euro 3.816,00 + IVA (prezzo comprensivo di quattro telai).

            Componente                                                                    Codice     Euro (IVA esc.)
            4 VICTRIX PRO 120 V2                                                          3.033854   34.000,00
            1 Kit collettore batteria n. 2 caldaie                                        3.033667    3.075,00
            2 Kit collettore caldaia aggiuntiva                                           3.033668    2.830,00
            1 Kit sicurezze INAIL per caldaie in batteria                                 3.023961     869,00
            1 Kit separatore idraulico 600 kW DN 100                                      3.023962     3.439,00
            1 Kit passivatore di condensa fino a 1.500 kW                                 3.023662     802,00
            1 Kit collettore Ø 200 scarico fumi                                           3.034259     1.128,00
            2 Kit collettore Ø 200 caldaia aggiuntiva                                     3.034260      944,00
            4 Tronchetti aspirazione                                                      3.033760      102,00
            1 Kit regolatore di cascata e zone                                            3.034119     1.282,00
            4 Kit clip-in                                                                 3.034122      246,00
            4 Kit gestore di zona                                                         3.034120     1.148,00
            1 Kit espansione per regolatore di cascata e zone                             3.034124      390,00
            4 Kit sonda di mandata impianto                                               3.015267      152,00
            1 Kit sonda esterna                                                           3.024511       45,00
            2 Kit sonda bollitore separato                                                3.015268       76,00
            1 Kit sonda collettore solare                                                 3.019374      46,00
            Prezzo fornitura                                                                          50.574,00
