Page 249 - IMMERGAS - LISTINO APRILE 2024
P. 249

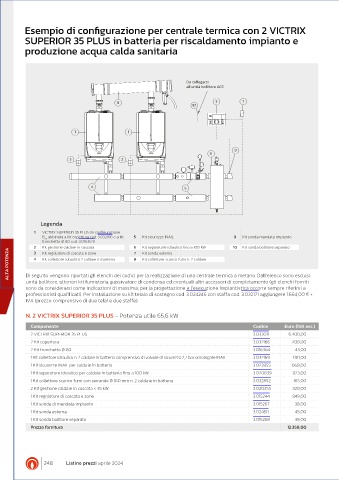

Esempio di configurazione per centrale termica con 2 VICTRIX
          SUPERIOR 35 PLUS in batteria per riscaldamento impianto e

          produzione acqua calda sanitaria





                                                                  Da collegarsi
                                                                  all’unità bollitore ACS


                                          8                                  3        7
                                                                     10



                           1                  1


                                                                                   9
                                                                           6
                         2                  2




                                 4                                5






               Legenda
             1  VICTRIX SUPERIOR 35 PLUS (in configurazione
                B  abbinata a kit copertura cod. 3.032166 e a kit   5  Kit sicurezze INAIL  9  Kit sonda mandata impianto
                 23
                tronchetto Ø 80 cod. 3.016364)
             2 3  Kit gestione caldaie in cascata  6 7  Kit separatore idraulico fino a 100 kW  10  Kit sonda bollitore separato
    ALTA POTENZA  4  Kit collettore idraulico 2 caldaie in batteria  8  Kit collettore scarico fumi n. 2 caldaie
                Kit regolatore di cascata e zone
                                                   Kit sonda esterna

          Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano. Dall’elenco sono esclusi:
          unità bollitore, ulteriori kit fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti
          sono da considerarsi come indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a
          professionisti qualificati). Per installazione su kit telaio di sostegno cod. 3.024246 con staffa cod. 3.032171 aggiungere 1.664,00 € +
          IVA (prezzo comprensivo di due telai e due staffe).

          N. 2 VICTRIX SUPERIOR 35 PLUS - Potenza utile 65,6 kW

            Componente                                                                    Codice     Euro (IVA esc.)
            2 VICTRIX SUPERIOR 35 PLUS                                                    3.033011    6.400,00
            2 Kit copertura                                                               3.032166      208,00
            2 Kit tronchetto Ø 80                                                         3.016364       43,00
            1 Kit collettore idraulico n. 2 caldaie in batteria comprensivo di valvole di sicurezza 2,7 bar omologate INAIL  3.032169  1.911,00
            1 Kit sicurezze INAIL per caldaie in batteria                                 3.023955      668,00
            1 Kit separatore idraulico per caldaie in batteria fino a 100 kW              3.020839      923,00
            1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria  3.032852      815,00
            2 Kit gestione caldaie in cascata < 35 kW                                     3.020355      320,00
            1 Kit regolatore di cascata e zone                                            3.015244      949,00
            1 Kit sonda di mandata impianto                                               3.015267       38,00
            1 Kit sonda esterna                                                           3.024511       45,00
            1 Kit sonda bollitore separato                                                3.015268       38,00
            Prezzo fornitura                                                                          12.358,00
