P. 250

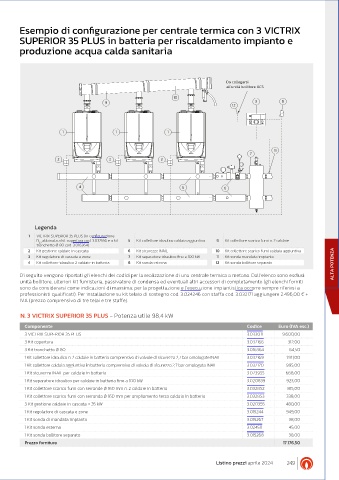

Esempio di configurazione per centrale termica con 3 VICTRIX
        SUPERIOR 35 PLUS in batteria per riscaldamento impianto e

        produzione acqua calda sanitaria





                                                                                 Da collegarsi
                                                                                 all’unità bollitore ACS

                                                              10
                                      9                                                    3        8
                                                                                   12



                       1                  1                 1


                                                                                                 11
                                                                                         7
                     2                 2                 2




                             4                                   5              6







             Legenda
           1  VICTRIX SUPERIOR 35 PLUS (in configurazione
              B  abbinata a kit copertura cod. 3.032166 e a kit   5  Kit collettore idraulico caldaia aggiuntiva  9  Kit collettore scarico fumi n. 2 caldaie
               23
              tronchetto Ø 80 cod. 3.016364)
           2  Kit gestione caldaie in cascata  6  Kit sicurezze INAIL        10  Kit collettore scarico fumi caldaia aggiuntiva
           3  Kit regolatore di cascata e zone  7  Kit separatore idraulico fino a 100 kW  11  Kit sonda mandata impianto
           4  Kit collettore idraulico 2 caldaie in batteria  8  Kit sonda esterna  12  Kit sonda bollitore separato  ALTA POTENZA

        Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano. Dall’elenco sono esclusi:
        unità bollitore, ulteriori kit fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti
        sono da considerarsi come indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a
        professionisti qualificati). Per installazione su kit telaio di sostegno cod. 3.024246 con staffa cod. 3.032171 aggiungere 2.496,00 € +
        IVA (prezzo comprensivo di tre telai e tre staffe).

        N. 3 VICTRIX SUPERIOR 35 PLUS - Potenza utile 98,4 kW

          Componente                                                                    Codice     Euro (IVA esc.)
          3 VICTRIX SUPERIOR 35 PLUS                                                    3.033011    9.600,00
          3 Kit copertura                                                               3.032166      312,00
          3 Kit tronchetto Ø 80                                                         3.016364       64,50
          1 Kit collettore idraulico n. 2 caldaie in batteria comprensivo di valvole di sicurezza 2,7 bar omologate INAIL  3.032169  1.911,00
          1 Kit collettore caldaia aggiuntiva in batteria comprensivo di valvola di sicurezza 2,7 bar omologata INAIL  3.032170  995,00
          1 Kit sicurezze INAIL per caldaie in batteria                                 3.023955     668,00
          1 Kit separatore idraulico per caldaie in batteria fino a 100 kW              3.020839      923,00
          1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria  3.032852      815,00
          1 Kit collettore scarico fumi con serranda Ø 160 mm per ampliamento terza caldaia in batteria  3.032853  338,00
          3 Kit gestione caldaie in cascata < 35 kW                                     3.020355     480,00
          1 Kit regolatore di cascata e zone                                            3.015244     949,00
          1 Kit sonda di mandata impianto                                               3.015267      38,00
          1 Kit sonda esterna                                                           3.024511      45,00
          1 Kit sonda bollitore separato                                                3.015268      38,00
          Prezzo fornitura                                                                          17.176,50



                                                                             Listino prezzi aprile 2024  249
