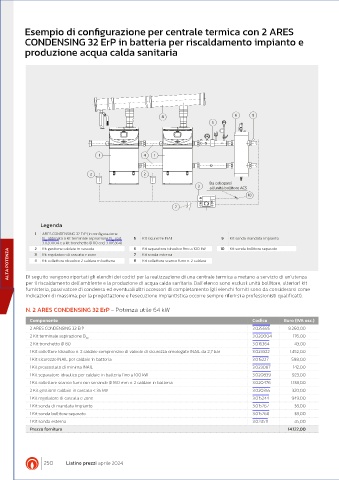

Esempio di configurazione per centrale termica con 2 ARES

CONDENSING 32 ErP in batteria per riscaldamento impianto e
produzione acqua calda sanitaria

8 6 9
5

1 4 1

2 2
Da collegarsi
3 all’unità bollitore ACS
10

7

Legenda

1 ARES CONDENSING 32 ErP (in configurazione
B abbinata a kit terminale aspirazione B cod. 5 Kit sicurezze INAIL 9 Kit sonda mandata impianto
23
23
3.020004 e a kit tronchetto Ø 80 cod. 3.016364)
2 3 Kit gestione caldaie in cascata 6 7 Kit separatore idraulico fino a 100 kW 10 Kit sonda bollitore separato
ALTA POTENZA 4 Kit collettore idraulico 2 caldaie in batteria 8 Kit collettore scarico fumi n. 2 caldaie
Kit regolatore di cascata e zone
Kit sonda esterna
Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano a servizio di un’utenza
per il riscaldamento dell’ambiente e la produzione di acqua calda sanitaria. Dall’elenco sono esclusi: unità bollitore, ulteriori kit
fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come
indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati).

N. 2 ARES CONDENSING 32 ErP - Potenza utile 64 kW

Componente Codice Euro (IVA esc.)
2 ARES CONDENSING 32 ErP 3.025585 8.260,00
2 Kit terminale aspirazione B 3.020004 176,00
23
2 Kit tronchetto Ø 80 3.016364 43,00
1 Kit collettore idraulico n. 2 caldaie comprensivo di valvole di sicurezza omologate INAIL da 2,7 bar 3.023322 1.452,00
1 Kit sicurezze INAIL per caldaie in batteria 3.015227 598,00
1 Kit pressostato di minima INAIL 3.023087 142,00
1 Kit separatore idraulico per caldaie in batteria fino a 100 kW 3.020839 923,00
1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria 3.020476 1.138,00
2 Kit gestione caldaie in cascata < 35 kW 3.020355 320,00
1 Kit regolatore di cascata e zone 3.015244 949,00
1 Kit sonda di mandata impianto 3.015267 38,00
1 Kit sonda bollitore separato 3.015268 38,00
1 Kit sonda esterna 3.024511 45,00
Prezzo fornitura 14.122,00
