Page 252 - IMMERGAS - LISTINO APRILE 2024
P. 252

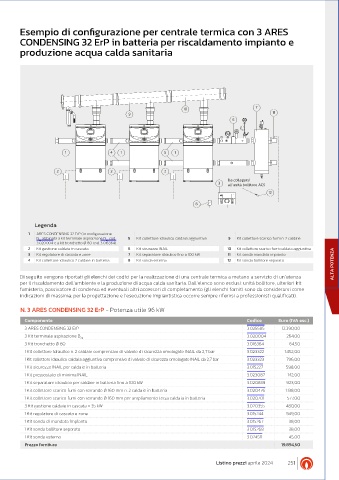

Esempio di configurazione per centrale termica con 3 ARES

        CONDENSING 32 ErP in batteria per riscaldamento impianto e
        produzione acqua calda sanitaria











                                                                 10                        7
                                              9                                                  11
                                                                                   6





                        1               4  1               5  1


                     2                  2                  2
                                                                                 Da collegarsi
                                                                              3  all’unità bollitore ACS
                                                                                               12
                                                                      8


             Legenda

           1  ARES CONDENSING 32 ErP (in configurazione
              B  abbinata a kit terminale aspirazione B  cod.   5  Kit collettore idraulico caldaia aggiuntiva  9  Kit collettore scarico fumi n. 2 caldaie
                                      23
               23
              3.020004 e a kit tronchetto Ø 80 cod. 3.016364)
           2  Kit gestione caldaie in cascata  6  Kit sicurezze INAIL            10  Kit collettore scarico fumi caldaia aggiuntiva
           3  Kit regolatore di cascata e zone  7  Kit separatore idraulico fino a 100 kW  11  Kit sonda mandata impianto
           4  Kit collettore idraulico 2 caldaie in batteria  8  Kit sonda esterna  12  Kit sonda bollitore separato  ALTA POTENZA
        Di seguito vengono riportati gli elenchi dei codici per la realizzazione di una centrale termica a metano a servizio di un’utenza
        per il riscaldamento dell’ambiente e la produzione di acqua calda sanitaria. Dall’elenco sono esclusi: unità bollitore, ulteriori kit
        fumisteria, passivatore di condensa ed eventuali altri accessori di completamento (gli elenchi forniti sono da considerarsi come
        indicazioni di massima; per la progettazione e l’esecuzione impiantistica occorre sempre riferirsi a professionisti qualificati).

        N. 3 ARES CONDENSING 32 ErP - Potenza utile 96 kW

          Componente                                                                    Codice     Euro (IVA esc.)
          3 ARES CONDENSING 32 ErP                                                      3.025585    12.390,00
          3 Kit terminale aspirazione B                                                 3.020004      264,00
                             23
          3 Kit tronchetto Ø 80                                                         3.016364       64,50
          1 Kit collettore idraulico n. 2 caldaie comprensivo di valvole di sicurezza omologate INAIL da 2,7 bar  3.023322  1.452,00
          1 Kit collettore idraulico caldaia aggiuntiva comprensivo di valvole di sicurezza omologate INAIL da 2,7 bar  3.023323  796,00
          1 Kit sicurezze INAIL per caldaie in batteria                                 3.015227     598,00
          1 Kit pressostato di minima INAIL                                             3.023087      142,00
          1 Kit separatore idraulico per caldaie in batteria fino a 100 kW              3.020839      923,00
          1 Kit collettore scarico fumi con serrande Ø 160 mm n. 2 caldaie in batteria  3.020476     1.138,00
          1 Kit collettore scarico fumi con serrande Ø 160 mm per ampliamento terza caldaia in batteria  3.020701  577,00
          3 Kit gestione caldaie in cascata < 35 kW                                     3.020355     480,00
          1 Kit regolatore di cascata e zone                                            3.015244     949,00
          1 Kit sonda di mandata impianto                                               3.015267      38,00
          1 Kit sonda bollitore separato                                                3.015268      38,00
          1 Kit sonda esterna                                                           3.024511      45,00
          Prezzo fornitura                                                                          19.894,50


                                                                             Listino prezzi aprile 2024  251
