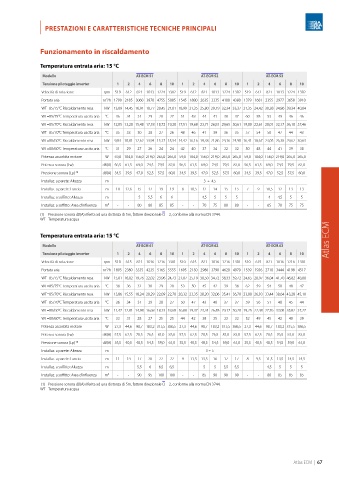

Page 71 - SABIANA - CATALOGO 2024
P. 71
| PRESTAZIONI E CARATTERISTICHE TECNICHE PRINCIPALI
Funzionamento in riscaldamento
Temperatura entrata aria: 15 °C
Modello AT-ECM 51 AT-ECM 52 AT-ECM 53
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 519 612 821 1013 1224 1302 519 612 821 1013 1224 1302 519 612 821 1013 1224 1302
Portata aria m³/h 1790 2185 3060 3870 4755 5085 1545 1880 2635 3335 4100 4380 1379 1681 2355 2977 3658 3910
WT=85/75°C Riscaldamento resa kW 13,09 14,45 16,91 18,77 20,45 21,01 18,99 21,35 25,80 29,19 32,34 33,37 21,35 24,42 30,38 34,96 39,34 40,84
WT=85/75°C Temperatura uscita aria °C 36 34 31 29 28 27 51 48 44 41 38 37 60 58 53 49 46 46
WT=85/70°C Riscaldamento resa kW 12,05 13,28 15,48 17,18 18,72 19,20 17,51 19,68 23,71 26,81 29,65 30,61 19,80 22,61 28,01 32,17 36,18 37,46
WT=85/70°C Temperatura uscita aria °C 35 33 30 28 27 26 48 46 41 39 36 35 57 54 50 47 44 43
WT=80/60°C Riscaldamento resa kW 9,83 10,81 12,62 13,94 15,17 15,54 14,42 16,16 19,38 21,86 24,16 24,90 16,41 18,67 23,05 26,38 29,62 30,63
WT=80/60°C Temperatura uscita aria °C 31 29 27 26 24 24 42 40 37 34 32 32 50 48 44 41 39 38
Potenza assorbita motore W 59,0 104,0 156,0 219,0 265,0 265,0 59,0 104,0 156,0 219,0 265,0 265,0 59,0 104,0 156,0 219,0 265,0 265,0
Potenza sonora (Lw) dB(A) 56,5 61,5 69,0 74,5 79,5 82,0 56,5 61,5 69,0 74,5 79,5 82,0 56,5 61,5 69,0 74,5 79,5 82,0
Pressione sonora (Lp) (1) dB(A) 34,5 39,5 47,0 52,5 57,5 60,0 34,5 39,5 47,0 52,5 57,5 60,0 34,5 39,5 47,0 52,5 57,5 60,0
Installaz. a parete: Altezza m 3 ÷ 4.5
Installaz. a parete: Lancio m 10 12,6 15 17 19 19 8 10,5 12 14 15 15 7 9 10,5 12 13 13
Installaz. a soffitto: Altezza m - - 5 5,5 6 6 - - 4,5 5 5 5 - - 4 4,5 5 5
Installaz. a soffitto: Area d’influenza m² - - 80 80 85 85 - - 70 75 80 80 - - 65 70 75 75
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua
Atlas ECM
Temperatura entrata aria: 15 °C
Modello AT-ECM 61 AT-ECM 62 AT-ECM 63
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 510 615 821 1016 1216 1301 510 615 821 1016 1216 1301 510 615 821 1016 1216 1301
Portata aria m³/h 1895 2380 3335 4235 5165 5555 1695 2130 2980 3790 4620 4970 1539 1936 2710 3444 4198 4517
WT=85/75°C Riscaldamento resa kW 15,01 16,82 19,76 22,02 23,96 24,73 21,87 25,19 30,50 34,72 38,33 39,72 24,65 28,97 36,04 41,70 46,82 48,80
WT=85/75°C Temperatura uscita aria °C 38 36 32 30 29 28 53 50 45 42 39 38 62 59 54 50 48 47
WT=85/70°C Riscaldamento resa kW 13,86 15,55 18,24 20,29 22,09 22,78 20,32 23,35 28,20 32,06 35,41 36,70 23,00 26,93 33,44 38,64 43,28 45,10
WT=85/70°C Temperatura uscita aria °C 36 34 31 29 28 27 50 47 43 40 37 37 59 56 51 48 45 44
WT=80/60°C Riscaldamento resa kW 11,47 12,81 14,98 16,68 18,13 18,68 16,88 19,37 23,34 26,48 29,17 30,20 19,25 22,48 27,76 32,00 35,82 37,27
WT=80/60°C Temperatura uscita aria °C 33 31 28 27 25 25 44 42 38 35 33 33 52 49 45 42 40 39
Potenza assorbita motore W 27,3 44,6 98,7 183,2 315,5 386,5 27,3 44,6 98,7 183,2 315,5 386,5 27,3 44,6 98,7 183,2 315,5 386,5
Potenza sonora (Lw) dB(A) 57,5 62,5 70,5 76,5 81,0 83,0 57,5 62,5 70,5 76,5 81,0 83,0 57,5 62,5 70,5 76,5 81,0 83,0
Pressione sonora (Lp) (1) dB(A) 35,5 40,5 48,5 54,5 59,0 61,0 35,5 40,5 48,5 54,5 59,0 61,0 35,5 40,5 48,5 54,5 59,0 61,0
Installaz. a parete: Altezza m 3 ÷ 5
Installaz. a parete: Lancio m 11 14 17 20 22 22 9 11,5 13,5 16 17 17 8 9,5 11,5 13,5 14,5 14,5
Installaz. a soffitto: Altezza m - - 5,5 6 6,5 6,5 - - 5 5 5,5 5,5 - - 4,5 5 5 5
Installaz. a soffitto: Area d’influenza m² - - 90 95 100 100 - - 85 90 90 90 - - 80 85 85 85
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua
