P. 69

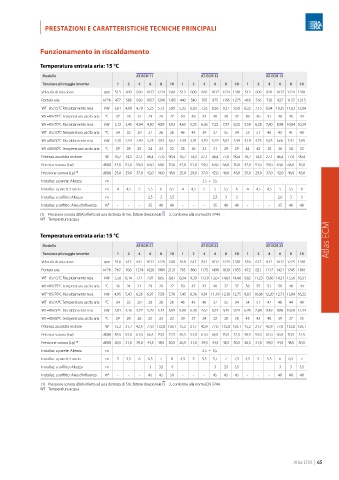

| PRESTAZIONI E CARATTERISTICHE TECNICHE PRINCIPALI
Funzionamento in riscaldamento
Temperatura entrata aria: 15 °C
Modello AT-ECM 11 AT-ECM 12 AT-ECM 13
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 513 609 820 1017 1224 1301 513 609 820 1017 1224 1301 513 609 820 1017 1224 1301
Portata aria m³/h 477 588 830 1057 1296 1385 440 540 765 975 1195 1275 418 516 728 927 1137 1215
WT=85/75°C Riscaldamento resa kW 3,61 4,00 4,70 5,25 5,73 5,89 5,32 6,03 7,35 8,36 9,27 9,56 6,22 7,15 8,94 10,35 11,62 12,04
WT=85/75°C Temperatura uscita aria °C 37 35 32 29 28 27 50 48 43 40 38 37 58 56 51 48 45 44
WT=85/70°C Riscaldamento resa kW 3,12 3,45 4,04 4,50 4,89 5,03 4,65 5,25 6,36 7,22 7,97 8,22 5,50 6,28 7,80 8,98 10,04 10,39
WT=85/70°C Temperatura uscita aria °C 34 32 29 27 26 26 46 43 39 37 35 34 53 51 46 43 41 40
WT=80/60°C Riscaldamento resa kW 2,30 2,54 2,94 3,25 3,53 3,62 3,49 3,91 4,70 5,29 5,82 5,99 4,18 4,75 5,83 6,66 7,42 7,65
WT=80/60°C Temperatura uscita aria °C 29 28 25 24 23 23 38 36 33 31 29 29 44 42 38 36 34 33
Potenza assorbita motore W 10,7 14,3 27,1 46,4 77,0 90,4 10,7 14,3 27,1 46,4 77,0 90,4 10,7 14,3 27,1 46,4 77,0 90,4
Potenza sonora (Lw) dB(A) 47,0 51,0 59,0 64,0 68,0 70,0 47,0 51,0 59,0 64,0 68,0 70,0 47,0 51,0 59,0 64,0 68,0 70,0
Pressione sonora (Lp) (1) dB(A) 25,0 29,0 37,0 42,0 46,0 48,0 25,0 29,0 37,0 42,0 46,0 48,0 25,0 29,0 37,0 42,0 46,0 48,0
Installaz. a parete: Altezza m 2.5 ÷ 3,5
Installaz. a parete: Lancio m 4 4,5 5 5,5 6 6,5 4 4,5 5 5 5,5 6 4 4,5 4,5 5 5,5 6
Installaz. a soffitto: Altezza m - - - 2,5 3 3,5 - - - 2,5 3 3 - - - 2,6 3 3
Installaz. a soffitto: Area d’influenza m² - - - 35 40 40 - - - 35 40 40 - - - 35 40 40
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua
Atlas ECM
Temperatura entrata aria: 15 °C
Modello AT-ECM 21 AT-ECM 22 AT-ECM 23
Tensione pilotaggio inverter 1 2 4 6 8 10 1 2 4 6 8 10 1 2 4 6 8 10
Velocità di rotazione rpm 518 617 812 1012 1225 1301 518 617 812 1012 1225 1301 518 617 812 1012 1225 1301
Portata aria m³/h 767 936 1274 1620 1989 2121 705 860 1175 1490 1830 1955 672 821 1117 1421 1745 1861
WT=85/75°C Riscaldamento resa kW 5,58 6,14 7,11 7,91 8,65 8,87 8,34 9,39 11,18 12,67 14,03 14,48 9,82 11,23 13,66 14,31 15,56 18,31
WT=85/75°C Temperatura uscita aria °C 36 34 31 29 28 27 50 47 43 40 37 37 58 55 51 50 48 44
WT=85/70°C Riscaldamento resa kW 4,95 5,43 6,26 6,97 7,58 7,78 7,45 8,36 9,91 11,19 12,36 12,75 8,83 10,06 12,20 12,73 13,84 16,22
WT=85/70°C Temperatura uscita aria °C 34 32 29 28 26 26 46 43 40 37 35 34 54 51 47 46 44 40
WT=80/60°C Riscaldamento resa kW 3,81 4,16 4,77 5,29 5,74 5,89 5,80 6,48 7,62 8,57 9,45 9,74 6,95 7,88 9,48 9,88 10,68 12,44
WT=80/60°C Temperatura uscita aria °C 29 28 26 25 23 23 39 37 34 32 30 30 45 43 40 39 37 35
Potenza assorbita motore W 15,2 21,7 42,9 77,0 132,8 158,1 15,2 21,7 42,9 77,0 132,8 158,1 15,2 21,7 42,9 77,0 132,8 158,1
Potenza sonora (Lw) dB(A) 48,5 53,0 61,0 66,5 70,5 72,5 48,5 53,0 61,0 66,5 70,5 72,5 48,5 53,0 61,0 66,5 70,5 72,5
Pressione sonora (Lp) (1) dB(A) 26,5 31,0 39,0 44,5 48,5 50,5 26,5 31,0 39,0 44,5 48,5 50,5 26,5 31,0 39,0 44,5 48,5 50,5
Installaz. a parete: Altezza m 2.5 ÷ 3,5
Installaz. a parete: Lancio m 5 5,5 6 6,5 7 8 4,5 5 5,5 5,7 7 7,5 4,5 5 5,5 6 6,5 7
Installaz. a soffitto: Altezza m - - - 3 3,5 4 - - - 3 3,5 3,5 - - - 3 3 3,5
Installaz. a soffitto: Area d’influenza m² - - - 45 45 50 - - - 45 45 45 - - - 40 40 40
(1) Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
WT Temperatura acqua
Atlas ECM | 65
