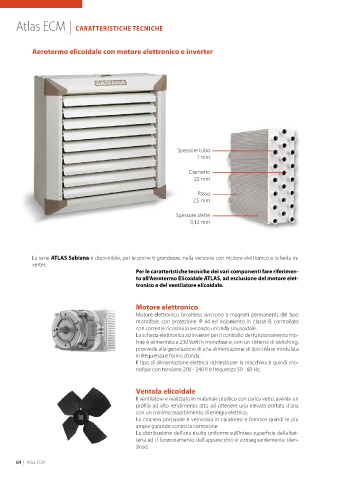

Atlas ECM | CARATTERISTICHE TECNICHE
Aerotermo elicoidale con motore elettronico e inverter
Spessore tubo
1 mm
Diametro
22 mm
Passo
2,5 mm
Spessore alette
0,12 mm
La serie ATLAS Sabiana è disponibile, per le prime 6 grandezze, nella versione con motore elettronico e scheda in-
verter.
Per le caratteristiche tecniche dei vari componenti fare riferimen-
to all’Aerotermo Elicoidale ATLAS, ad esclusione del motore elet-
tronico e del ventilatore elicoidale.
Motore elettronico
Motore elettronico brushless sincrono a magneti permanenti, del tipo
monofase, con protezione IP 44 ed isolamento in classe B, controllato
con corrente ricostruita secondo un’onda sinusoidale.
La scheda elettronica ad inverter per il controllo del funzionamento mo-
tore è alimentata a 230 Volt in monofase e, con un sistema di switching,
provvede alla generazione di una alimentazione di tipo trifase modulata
in frequenza e forma d’onda.
Il tipo di alimentazione elettrica richiesta per la macchina è quindi mo-
nofase con tensione 200 - 240 V e frequenza 50 - 60 Hz.
Ventola elicoidale
Il ventilatore è realizzato in materiale plastico con carica vetro, avente un
profilo ad alto rendimento atto ad ottenere una elevata portata d’aria
con un minimo assorbimento di energia elettrica.
La crociera portapale è verniciata in cataforesi e fornisce quindi le più
ampie garanzie contro la corrosione.
La distribuzione dell’aria risulta uniforme sull’intera superficie della bat-
teria ed il funzionamento dell’apparecchio è conseguentemente silen-
zioso.
