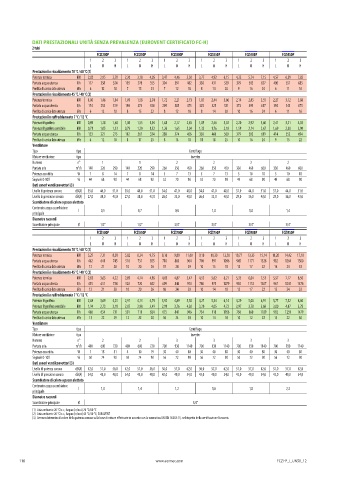

Page 120 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI

DATI PRESTAZIONALI UNITÀ SENZA PREVALENZA (EUROVENT CERTIFICATO FC-H)
2 tubi
FCZI200P FCZI250P FCZI300P FCZI350P FCZI400P FCZI450P
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 2,02 2,95 3,70 2,20 3,18 4,05 3,47 4,46 5,50 3,77 4,92 6,15 4,32 5,74 7,15 4,57 6,29 7,82
Portata acqua utenza l/h 177 258 324 193 278 355 304 391 482 330 431 539 379 503 627 400 551 685
Perdita di carico lato utenza kPa 6 12 18 7 15 23 7 12 18 8 14 20 9 16 24 6 11 16
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 1,00 1,46 1,84 1,09 1,58 2,01 1,72 2,21 2,73 1,87 2,44 3,06 2,14 2,85 3,55 2,27 3,12 3,88
Portata acqua utenza l/h 174 254 319 190 274 350 299 385 475 325 425 531 373 495 617 394 543 675
Perdita di carico lato utenza kPa 6 12 18 8 15 22 8 12 18 8 14 20 10 16 24 6 11 16
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,89 1,28 1,60 1,06 1,55 1,94 1,68 2,17 2,65 1,89 2,46 3,02 2,20 2,92 3,60 2,41 3,21 4,03
Potenza frigorifera sensibile kW 0,71 1,05 1,33 0,79 1,20 1,52 1,26 1,65 2,04 1,33 1,76 2,18 1,59 2,14 2,67 1,69 2,30 2,90
Portata acqua utenza l/h 153 221 275 182 267 334 288 374 456 350 460 560 379 503 619 414 552 694
Perdita di carico lato utenza kPa 6 12 18 8 17 25 8 13 18 11 18 25 10 16 24 9 15 22
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Inverter
Numero n° 1 1 2 2 2 2
Portata aria m³/h 140 220 290 140 220 290 260 350 450 260 350 450 330 460 600 330 460 600
Potenza assorbita W 7 8 14 7 8 14 5 7 13 5 7 13 5 10 18 5 10 18
Segnale 0-10V % 44 68 90 44 68 90 52 70 90 52 70 90 49 68 90 49 68 90
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 35,0 46,0 51,0 35,0 46,0 51,0 34,0 41,0 48,0 34,0 41,0 48,0 37,0 44,0 51,0 37,0 44,0 51,0
Livello di pressione sonora dB(A) 27,0 38,0 43,0 27,0 38,0 43,0 26,0 33,0 40,0 26,0 33,0 40,0 29,0 36,0 43,0 29,0 36,0 43,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore l 0,5 0,7 0,8 1,0 1,0 1,4
principale
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4”
FCZI500P FCZI550P FCZI700P FCZI750P FCZI900P FCZI950P
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 5,27 7,31 8,50 5,82 8,34 9,75 8,10 9,80 11,00 9,10 11,30 12,50 10,77 13,35 15,14 11,20 14,42 17,10
Portata acqua utenza l/h 462 641 745 510 731 855 710 860 964 798 991 1096 945 1171 1328 982 1264 1500
Perdita di carico lato utenza kPa 12 21 28 10 20 26 17 24 29 10 15 18 12 17 22 16 24 33
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 2,62 3,63 4,22 2,89 4,14 4,85 4,03 4,87 5,47 4,52 5,62 6,21 5,35 6,64 7,53 5,57 7,17 8,50
Portata acqua utenza l/h 455 631 734 502 720 842 699 846 950 786 975 1079 930 1152 1307 967 1245 1476
Perdita di carico lato utenza kPa 12 21 28 10 20 26 16 24 29 10 14 18 12 17 22 15 24 33
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 2,68 3,69 4,25 2,91 4,13 4,79 3,92 4,89 5,50 4,27 5,34 6,14 4,29 5,00 6,91 5,77 7,32 8,60
Potenza frigorifera sensibile kW 1,94 2,73 3,18 2,07 2,98 3,49 2,99 3,76 4,30 3,20 4,05 4,72 2,97 3,78 5,68 3,80 4,87 5,78
Portata acqua utenza l/h 460 634 731 501 711 824 675 841 946 734 918 1056 738 860 1189 992 1259 1479
Perdita di carico lato utenza kPa 13 22 29 12 22 28 16 24 30 10 14 18 10 12 22 15 22 30
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 2 2 3 3 3 3
Portata aria m³/h 400 600 720 400 600 720 700 930 1140 700 930 1140 700 930 1140 700 930 1140
Potenza assorbita W 7 18 31 4 10 19 30 40 80 30 40 80 30 40 80 30 40 80
Segnale 0-10V % 50 74 90 50 74 90 56 72 90 56 72 90 56 72 90 56 72 90
Dati sonori ventilconvettori (3)
Livello di potenza sonora dB(A) 42,0 51,0 56,0 42,0 51,0 56,0 50,0 57,0 62,0 50,0 57,0 62,0 51,0 57,0 62,0 51,0 57,0 62,0

Livello di pressione sonora dB(A) 34,0 43,0 48,0 34,0 43,0 48,0 42,0 49,0 54,0 42,0 49,0 54,0 43,0 49,0 54,0 43,0 49,0 54,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore
principale l 1,0 1,4 1,2 1,6 1,8 2,3
Diametro raccordi
Scambiatore principale Ø 3/4”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.

118 www.aermec.com FCZI-P_I_UN50_12
