VENTILCONVETTORI

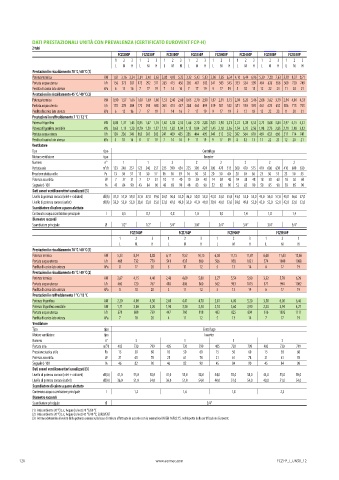

DATI PRESTAZIONALI UNITÀ CON PREVALENZA (CERTIFICATO EUROVENT FCP-H)
2 tubi
FCZI200P FCZI250P FCZI300P FCZI350P FCZI400P FCZI450P FCZI500P FCZI550P
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 1,81 3,16 3,34 2,01 3,40 3,62 3,08 4,83 5,23 3,32 5,43 5,83 3,96 5,85 6,34 4,10 6,44 6,96 5,39 7,28 7,63 5,92 8,37 8,71
Portata acqua utenza l/h 156 272 287 173 292 311 265 415 450 285 467 502 341 503 545 353 554 599 464 626 656 509 720 749
Perdita di carico lato utenza kPa 6 13 16 7 17 19 7 14 16 7 17 19 9 17 19 5 12 13 12 22 23 11 20 21
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 0,90 1,57 1,66 1,00 1,69 1,80 1,53 2,40 2,60 1,65 2,70 2,90 1,97 2,91 3,15 2,04 3,20 3,46 2,68 3,62 3,79 2,94 4,16 4,33
Portata acqua utenza l/h 155 270 288 172 291 308 263 413 447 284 464 499 339 501 542 351 550 595 461 623 652 506 715 745
Perdita di carico lato utenza kPa 6 13 16 7 17 19 7 14 16 7 17 19 9 17 19 5 12 13 12 22 23 11 20 21
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 0,80 1,37 1,45 0,95 1,67 1,76 1,40 2,38 2,53 1,66 2,70 2,88 2,03 2,98 3,21 2,22 3,28 3,55 2,73 3,68 3,84 2,97 4,15 4,31
Potenza frigorifera sensibile kW 0,63 1,13 1,20 0,70 1,29 1,37 1,10 1,82 1,94 1,15 1,94 2,07 1,45 2,18 2,36 1,54 2,35 2,56 1,98 2,73 2,85 2,11 2,98 3,12
Portata acqua utenza l/h 138 236 249 163 287 303 241 409 435 285 464 495 349 512 552 382 564 610 469 633 660 511 714 741
Perdita di carico lato utenza kPa 5 13 16 8 17 19 7 14 16 9 17 19 9 17 19 8 12 13 13 22 23 12 20 21
Ventilatore
Tipo tipo Centrifugo

Motore ventilatore tipo Inverter
Numero n° 1 1 2 2 2 2 2 2
Portata aria m³/h 123 240 257 123 240 257 225 390 424 225 390 424 300 470 515 300 470 515 410 600 630 410 600 630
Pressione statica utile Pa 13 50 57 13 50 57 16 50 59 16 50 53 20 50 60 20 50 56 23 50 55 23 50 55
Potenza assorbita W 7 27 31 7 27 31 10 11 40 10 30 40 14 38 48 14 38 48 18 50 60 18 50 60
Segnale 0-10V % 43 84 90 43 84 90 48 83 90 48 83 90 52 82 90 52 82 90 58 85 90 58 85 90
Dati sonori ventilconvettori canalizzati (3)
Livello di potenza sonora (inlet + radiated) dB(A) 37,0 57,0 59,0 37,0 57,0 59,0 36,0 50,0 53,0 36,0 50,0 53,0 43,0 53,0 55,0 43,0 53,0 55,0 45,0 56,0 57,0 45,0 56,0 57,0
Livello di potenza sonora (outlet) dB(A) 33,0 53,0 55,0 33,0 53,0 55,0 32,0 47,0 49,0 32,0 47,0 49,0 39,0 49,0 52,0 39,0 49,0 52,0 42,0 52,0 52,0 42,0 52,0 52,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 0,5 0,7 0,8 1,0 1,0 1,4 1,0 1,4
Diametro raccordi
Scambiatore principale Ø 1/2” 1/2” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
FCZI700P FCZI750P FCZI900P FCZI950P
1 2 3 1 2 3 1 2 3 1 2 3
L M H L M H L M H L M H
Prestazioni in riscaldamento 70 °C / 60 °C (1)
Potenza termica kW 5,33 8,34 8,88 6,17 9,52 10,15 6,58 11,15 11,87 6,68 11,63 12,66
Portata acqua utenza l/h 468 732 779 541 835 890 566 958 1021 574 1000 1088
Perdita di carico lato utenza kPa 8 17 20 5 11 12 5 13 14 6 17 19
Prestazioni in riscaldamento 45 °C / 40 °C (2)
Potenza termica kW 2,67 4,15 4,40 2,46 4,69 5,00 3,27 5,54 5,90 3,32 5,78 6,29
Portata acqua utenza l/h 460 720 767 418 806 860 562 953 1015 571 994 1082
Perdita di carico lato utenza kPa 8 18 20 3 11 12 5 13 14 6 17 19
Prestazioni in raffreddamento 7 °C / 12 °C
Potenza frigorifera kW 2,20 4,00 4,30 2,60 4,41 4,70 2,81 4,80 5,20 3,58 6,00 6,46
Potenza frigorifera sensibile kW 1,71 3,00 3,20 1,90 3,30 3,50 2,10 3,60 3,90 2,33 3,94 4,27
Portata acqua utenza l/h 378 688 739 447 760 818 483 825 894 616 1032 1111
Perdita di carico lato utenza kPa 7 18 20 4 11 12 5 13 14 7 17 19
Ventilatore
Tipo tipo Centrifugo
Motore ventilatore tipo Inverter
Numero n° 3 3 3 3
Portata aria m³/h 405 730 799 405 730 799 405 730 799 405 730 799
Pressione statica utile Pa 15 50 60 15 50 60 15 50 60 15 50 60
Potenza assorbita W 21 61 78 21 61 78 21 61 78 21 61 78
Segnale 0-10V % 46 82 90 46 82 90 45 84 90 45 84 90
Dati sonori ventilconvettori canalizzati (3)
Livello di potenza sonora (inlet + radiated) dB(A) 41,0 55,0 58,0 41,0 55,0 58,0 44,0 55,0 58,0 44,0 55,0 58,0
Livello di potenza sonora (outlet) dB(A) 36,0 51,0 54,0 36,0 51,0 54,0 40,0 51,0 54,0 40,0 51,0 54,0
Scambiatore di calore a pacco alettato
Contenuto acqua scambiatore principale l 1,2 1,6 1,8 2,3
Diametro raccordi
Scambiatore principale Ø 3/4”
(1) Aria ambiente 20 °C b.s.; Acqua (in/out) 70 °C/60 °C
(2) Aria ambiente 20 °C b.s.; Acqua (in/out) 45 °C/40 °C; EUROVENT
(3) Aermec determina il valore della potenza sonora sulla base di misure effettuate in accordo con la normativa UNI EN 16583:15, nel rispetto della certificazione Eurovent.
